Die Auswahl und Dimensionierung von Leitungsschutzgeräten gehört zu den wichtigsten Aufgaben in der Elektroinstallation. Eine falsche Dimensionierung kann zu unnötigen Auslösungen führen oder schlimmstenfalls den Schutz von Kabeln, Anlagen und Personen gefährden.
Dieser Leitfaden richtet sich an Elektroinstallateure, Anlagenplaner und Techniker, die Leitungsschutzschalter korrekt auswählen und dimensionieren möchten. Wir erklären die praktischen Schritte ohne unnötige Theorie.
Wir zeigen Ihnen, welche Auswahlkriterien für optimale Leitungsschutzschalter entscheidend sind – vom Nennstrom bis zur richtigen Auslösecharakteristik. Außerdem lernen Sie die praxisgerechte Dimensionierung von Leitungsschutzgeräten kennen, inklusive Lastberechnung und Kurzschlussstromermittlung. Schließlich behandeln wir das wichtige Thema Selektivität für zuverlässigen Anlagenbetrieb und zeigen häufige Fehler auf, die Sie vermeiden sollten.

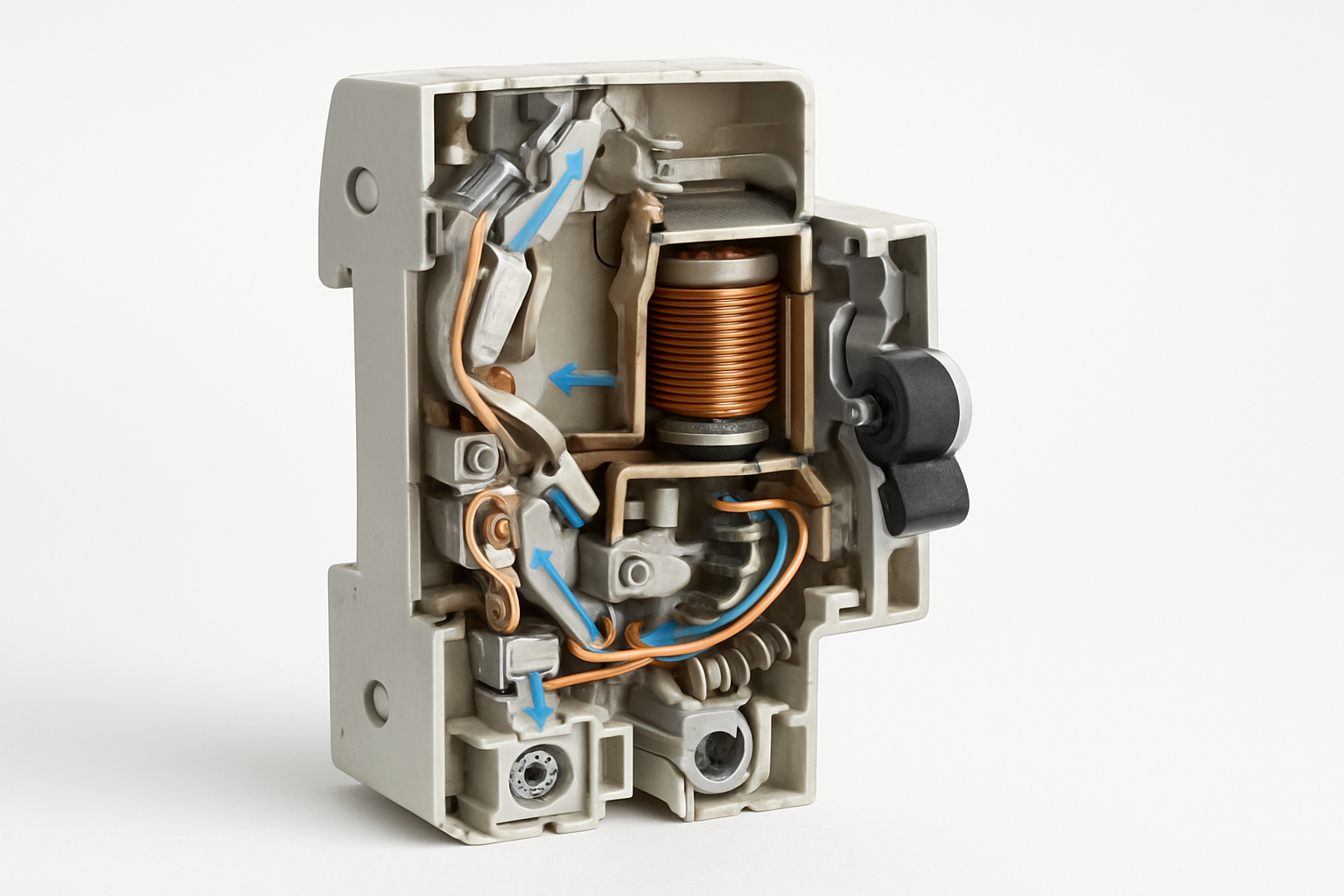

Grundlagen und Funktionen von Leitungsschutzschaltern
Überlastschutz zur Verhinderung von Kabelüberhitzung
Leitungsschutzgeräte erfüllen eine zentrale Schutzfunktion durch die kontinuierliche Überwachung der Stromstärke in elektrischen Stromkreisen. Der Überlastschutz erkennt automatisch, wenn der Nennstrom des Stromkreises über einen längeren Zeitraum überschritten wird. Diese Funktion ist essentiell, um eine gefährliche Erwärmung der elektrischen Leitungen zu verhindern.
Bei einer Überlastung steigt die Temperatur der Kabel kontinuierlich an, was ohne entsprechenden Schutz zu einer Beschädigung der Kabelisolierung führen kann. Der thermisch-magnetische Auslösemechanismus des Leitungsschutzschalters reagiert auf diese erhöhte Stromaufnahme mit einer zeitverzögerten Auslösung. Diese Verzögerung ermöglicht es, kurzzeitige Einschaltströme zu überbrücken, während bei anhaltender Überlast eine zuverlässige Abschaltung erfolgt.
Die Verhinderung von Kabelüberhitzung ist nicht nur ein technischer, sondern auch ein sicherheitsrelevanter Aspekt. Überhitzte Kabel stellen eine erhebliche Brandgefahr dar, die durch den integrierten Überlastschutz der Leitungsschutzgeräte effektiv minimiert wird.
Kurzschlussschutz für sofortige Stromkreistrennung
Der Kurzschlussschutz stellt die zweite fundamentale Schutzfunktion von Leitungsschutzschaltern dar. Bei einem Kurzschluss entstehen extrem hohe Ströme, die das Vielfache des Nennstroms erreichen können. Diese hohen Kurzschlussströme müssen unverzüglich unterbrochen werden, um schwerwiegende Schäden an der elektrischen Anlage zu verhindern.
Der magnetische Auslösemechanismus reagiert innerhalb von Millisekunden auf diese hohen Stromspitzen. Im Gegensatz zum thermischen Überlastschutz erfolgt die Auslösung beim Kurzschlussschutz praktisch ohne Zeitverzögerung. Diese sofortige Stromkreistrennung ist kritisch, da bereits wenige Millisekunden ausreichen können, um erhebliche Schäden durch Lichtbogenbildung oder thermische Einwirkungen zu verursachen.
Die Effektivität des Kurzschlussschutzes hängt maßgeblich von der korrekten Dimensionierung des Leitungsschutzschalters ab. Das Schaltleistungsvermögen muss ausreichend dimensioniert sein, um auch bei maximalen Kurzschlussströmen eine sichere Abschaltung zu gewährleisten.
Manuelle Schaltfunktion für Betrieb und Wartung
Neben den automatischen Schutzfunktionen bieten Leitungsschutzgeräte eine manuelle Schaltfunktion, die für den praktischen Betrieb und die Wartung elektrischer Anlagen unverzichtbar ist. Diese Funktion ermöglicht es Fachkräften, Stromkreise gezielt ein- und auszuschalten, ohne die Schutzfunktionen zu beeinträchtigen.
Die manuelle Betätigung erfolgt über einen robusten Schaltmechanismus, der auch nach häufigen Schaltzyklen zuverlässig funktioniert. Diese Eigenschaft ist besonders wichtig bei Wartungsarbeiten, wo einzelne Stromkreise sicher freigeschaltet werden müssen. Der Schaltmechanismus ist so konstruiert, dass er eine eindeutige Position der Schaltkontakte gewährleistet – sowohl in der Ein- als auch in der Aus-Stellung.
Die Integration der manuellen Schaltfunktion in das Leitungsschutzgerät bietet den Vorteil, dass Schutz- und Schaltfunktion in einem kompakten Gerät vereint sind. Dies reduziert den Platzbedarf in Schaltschränken und vereinfacht die Installation sowie die Wartung der elektrischen Anlage erheblich.

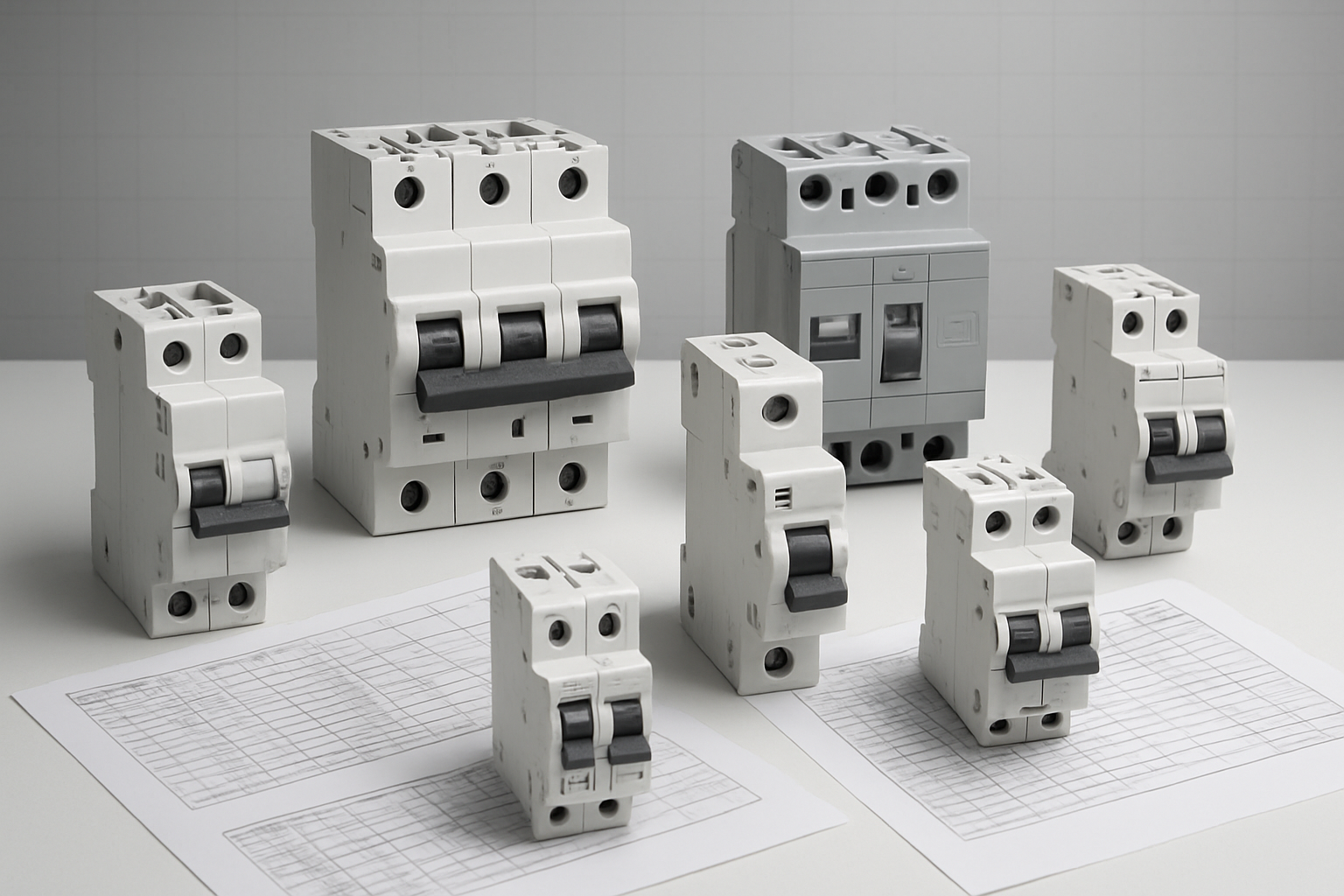

Auswahlkriterien für optimale Leitungsschutzschalter
Nennstrom entsprechend Leitungsquerschnitt und Last
Der Nennstrom ist der maximale Dauerstrom, den ein Leitungsschutzschalter ohne Auslösung führen darf. Die verfügbaren Nennstromwerte reichen typischerweise von 6 A bis 63 A und müssen sorgfältig anhand des angeschlossenen Leitungsquerschnitts und der vorgesehenen Last dimensioniert werden. Diese präzise Abstimmung zwischen Leitungsschutzgeräten, Kabelquerschnitt und tatsächlicher Belastung ist entscheidend für eine sichere und zuverlässige Elektroinstallation.
Die Dimensionierung erfolgt nach dem Prinzip, dass der Nennstrom des Schutzschalters den Nennstrom der Leitung nicht überschreiten darf, gleichzeitig aber ausreichend dimensioniert sein muss, um die angeschlossene Last dauerhaft zu versorgen.
Auslösecharakteristik für verschiedene Lasttypen
Mit diesem grundlegenden Verständnis des Nennstroms wenden wir uns nun der Auslösecharakteristik zu, die bestimmt, bei welchem Vielfachen des Nennstroms der Leitungsschutzschalter abschaltet. Die Wahl der richtigen Charakteristik ist entscheidend für den zuverlässigen Schutz verschiedener Lasttypen:
- B-Charakteristik: Auslösung bei 3-5 x In, optimal für ohmsche Lasten wie Beleuchtung und Steckdosen
- C-Charakteristik: Auslösung bei 5-10 x In, geeignet für induktive Lasten wie Motoren und Transformatoren
- D-Charakteristik: Auslösung bei 10-20 x In, erforderlich für Anlagen mit hohen Einschaltströmen wie Schweißgeräte
Bemessungsschaltvermögen für sicheres Abschalten
Das Bemessungsschaltvermögen beschreibt die kritische Eigenschaft, welchen maximalen Kurzschlussstrom der Leitungsschutzschalter sicher unterbrechen kann. Während in Wohngebäuden oft geringere Werte ausreichen, erfordern Industriebetriebe deutlich höhere Schaltvermögen von 10 kA oder mehr, um die dort auftretenden hohen Kurzschlussströme sicher beherrschen zu können.
Polzahl je nach Netzsystem und Anwendung
Schließlich bestimmt das verwendete Netzsystem und der spezifische Anwendungsfall die erforderliche Polzahl der Leitungsschutzgeräte. Das Spektrum reicht von 1-poligen über 2-polige bis hin zu 3-poligen und 4-poligen Ausführungen. Besonders in dreiphasigen Industrieanlagen haben sich 3- oder 4-polige Leitungsschutzschalter als Standard etabliert, da sie alle Außenleiter und gegebenenfalls den Neutralleiter gleichzeitig schalten können.

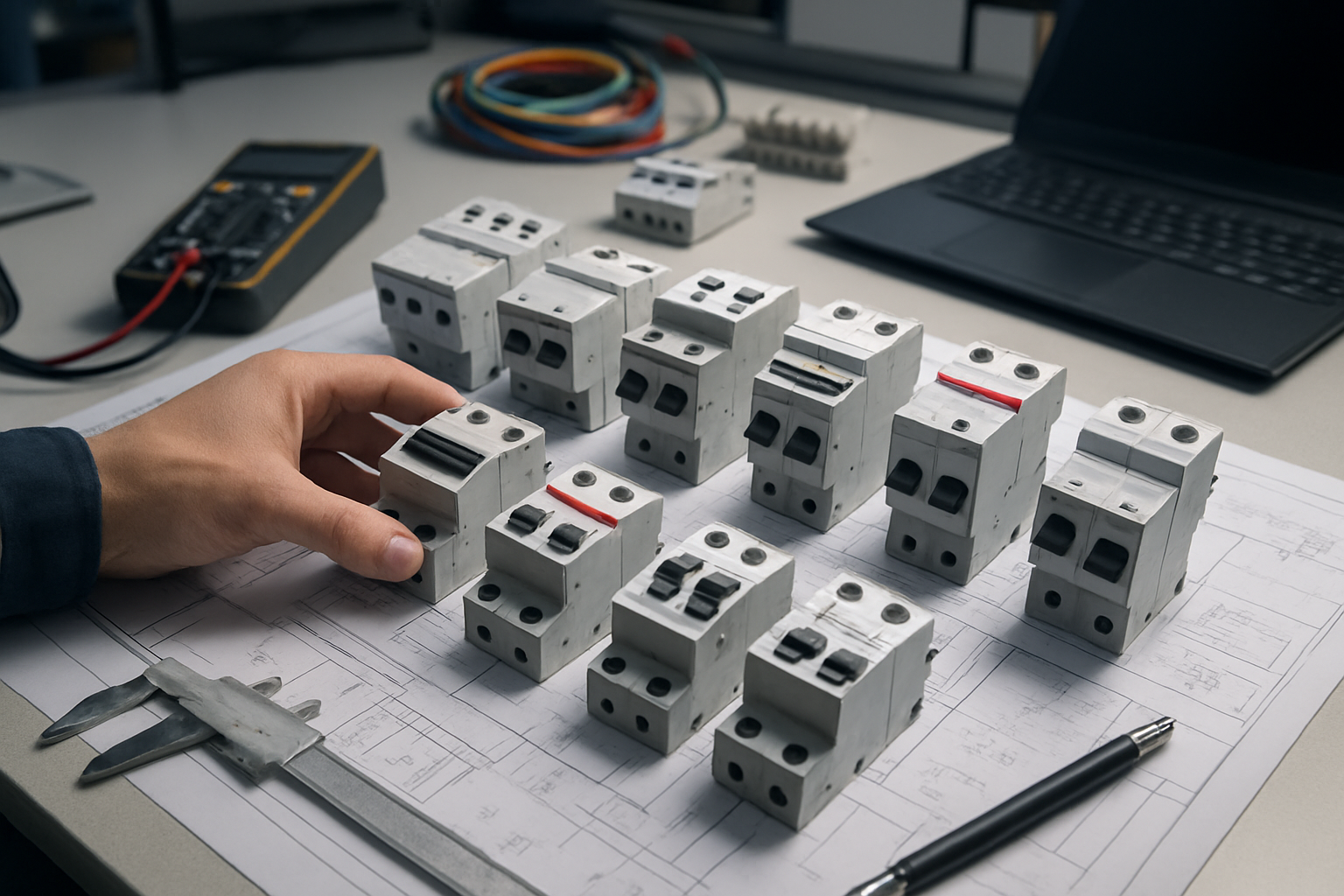

Praxisgerechte Dimensionierung von Leitungsschutzgeräten
Lastermittlung und Betriebsstromberechnung
Bei der praxisgerechten Dimensionierung von Leitungsschutzgeräten steht die präzise Lastermittlung an erster Stelle. Der erste Schritt besteht darin, die maximale Leistung in Kilowatt (kW) zu ermitteln, die über die zu schützende Leitung übertragen wird. Aus dieser Leistung lässt sich der resultierende Betriebsstrom berechnen, der als Grundlage für die Bestimmung des erforderlichen Nennstroms des Leitungsschutzschalters (MCB) dient.
Die Berechnung erfolgt unter Berücksichtigung der tatsächlichen Betriebsbedingungen und möglicher Lastspitzen. Nur durch eine exakte Ermittlung des Betriebsstroms kann sichergestellt werden, dass das gewählte Leitungsschutzgerät weder zu früh auslöst noch bei kritischen Situationen versagt.
Abstimmung von Leitungsquerschnitt und Verlegeart
Die Auswahl des MCB ist untrennbar mit dem Kabelquerschnitt und der jeweiligen Verlegeart verbunden. Diese Abstimmung ist entscheidend für einen sicheren Betrieb der gesamten elektrischen Anlage. Der gewählte Leitungsschutzschalter muss sowohl die thermischen als auch die mechanischen Eigenschaften der verwendeten Leitung berücksichtigen.
Je nach Verlegeart können unterschiedliche Wärmeabfuhrbedingungen auftreten, die direkten Einfluss auf die Belastbarkeit der Leitung haben. Nur durch die koordinierte Betrachtung von Schutzgerät und Leitungsparametern lässt sich eine optimale Schutzwirkung erzielen.
Kurzschlussberechnung für zuverlässiges Schalten
Eine fundierte Kurzschlussstromberechnung stellt sicher, dass der ausgewählte MCB den im Fehlerfall auftretenden Strom zuverlässig abschalten kann. Diese Berechnung ist essentiell für die Funktionssicherheit des gesamten Schutzsystems.
Sollte die Berechnung ergeben, dass der erwartete Kurzschlussstrom zu hoch ist, muss ein Leitungsschutzschalter mit höherem Schaltvermögen gewählt werden. Dies gewährleistet, dass auch unter extremen Fehlerbedingungen eine sichere Abschaltung erfolgt und Folgeschäden vermieden werden.
Berücksichtigung von Umgebungseinflüssen und Korrekturfaktoren
Umgebungseinflüsse können den Auslösebereich von Leitungsschutzgeräten erheblich beeinflussen. Besonders hohe Umgebungstemperaturen oder die räumliche Häufung mehrerer MCBs nebeneinander wirken sich auf das Auslöseverhalten aus.
Hersteller stellen für solche Betriebsbedingungen spezifische Korrekturfaktoren zur Verfügung, die zwingend in die Dimensionierung einbezogen werden müssen. Diese Faktoren berücksichtigen thermische Wechselwirkungen und gewährleisten auch unter ungünstigen Umgebungsbedingungen die ordnungsgemäße Funktion der Leitungsschutzgeräte. Die Anwendung dieser Korrekturfaktoren ist ein wesentlicher Bestandteil der fachgerechten Planung und Installation.

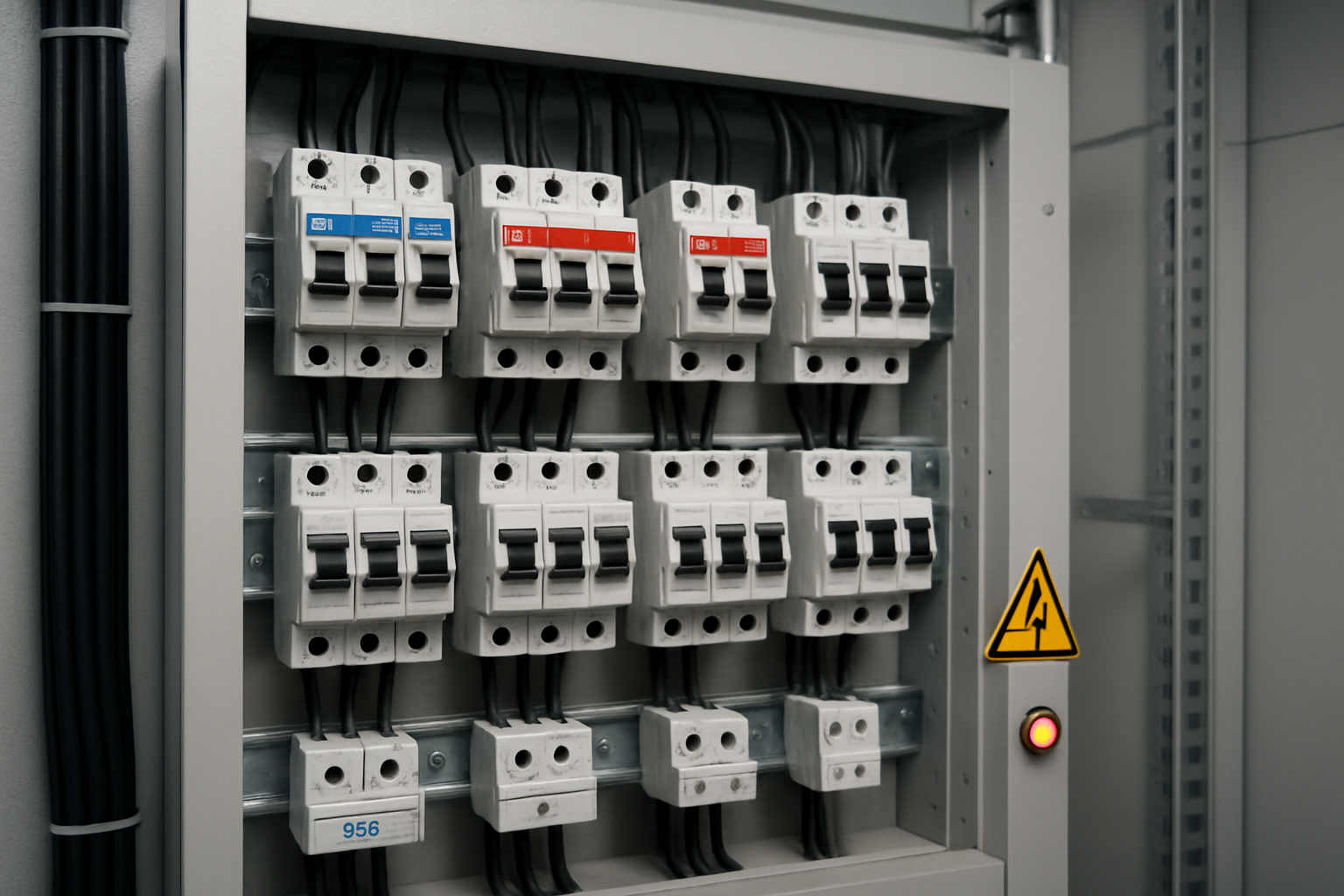

Selektivität für zuverlässigen Anlagenbetrieb
Stromselektivität durch gestufte Auslösewerte
Die Stromselektivität stellt das Fundament für ein zuverlässiges Schutzkonzept dar. Bei diesem Verfahren lösen die Leitungsschutzgeräte bei unterschiedlichen Stromstärken aus, wodurch eine hierarchische Schutzstaffelung entsteht. Der dem Fehlerort nächstgelegene Schutzschalter reagiert bereits bei niedrigeren Stromwerten, während übergeordnete Geräte erst bei höheren Strömen ansprechen. Diese Abstufung gewährleistet, dass nur der betroffene Stromkreis vom Netz getrennt wird, während alle anderen Bereiche der Anlage weiterhin betriebsbereit bleiben.
Zeitselektivität für zeitlich versetzte Auslösung
Zeitselektivität ergänzt die Stromselektivität durch eine zeitliche Komponente. Hierbei lösen die Schutzgeräte zeitlich gestaffelt aus, wobei dem störungsnahen Gerät eine kürzere Auslösezeit zugeordnet wird als den übergeordneten Schutzeinrichtungen. Diese zeitliche Verzögerung ermöglicht es dem primären Schutzgerät, auf Fehler zu reagieren, bevor nachgelagerte Geräte eingreifen. Die Zeitselektivität ist besonders wirkungsvoll bei Kurzschlussströmen, die oberhalb der Momentanauslösung liegen.
Energiebegrenzungs-Selektivität zur Fehlerstrombegrenzung
Die Energiebegrenzungs-Selektivität nutzt die inhärente Eigenschaft von Leitungsschutzschaltern, den Fehlerstrom zu begrenzen. MCBs können durch ihre schnelle Reaktion und den Lichtbogenlöschvorgang die Durchlassenergie erheblich reduzieren. Diese Eigenschaft wird bei der selektiven Koordination genutzt, um sicherzustellen, dass nachgeschaltete Schutzgeräte den begrenzten Strom handhaben können, ohne dass übergeordnete Geräte auslösen müssen.
Praktische Umsetzung mit Selektivitätstabellen
Die praktische Implementierung der Selektivität erfolgt mithilfe von Selektivitätstabellen der Hersteller. Zwischen einem MCB im Endstromkreis und einem übergeordneten Leistungsschalter muss ein ausreichender Selektivitätsabstand bestehen. Dieser wird durch Herstellerangaben, spezielle Selektivitätstabellen und entsprechende Berechnungen überprüft und verifiziert. Die Tabellen geben Aufschluss über die maximalen Selektivitätsgrenzen zwischen verschiedenen Gerätekombinationen und ermöglichen eine präzise Planung der Schutzkoordination in elektrischen Anlagen.

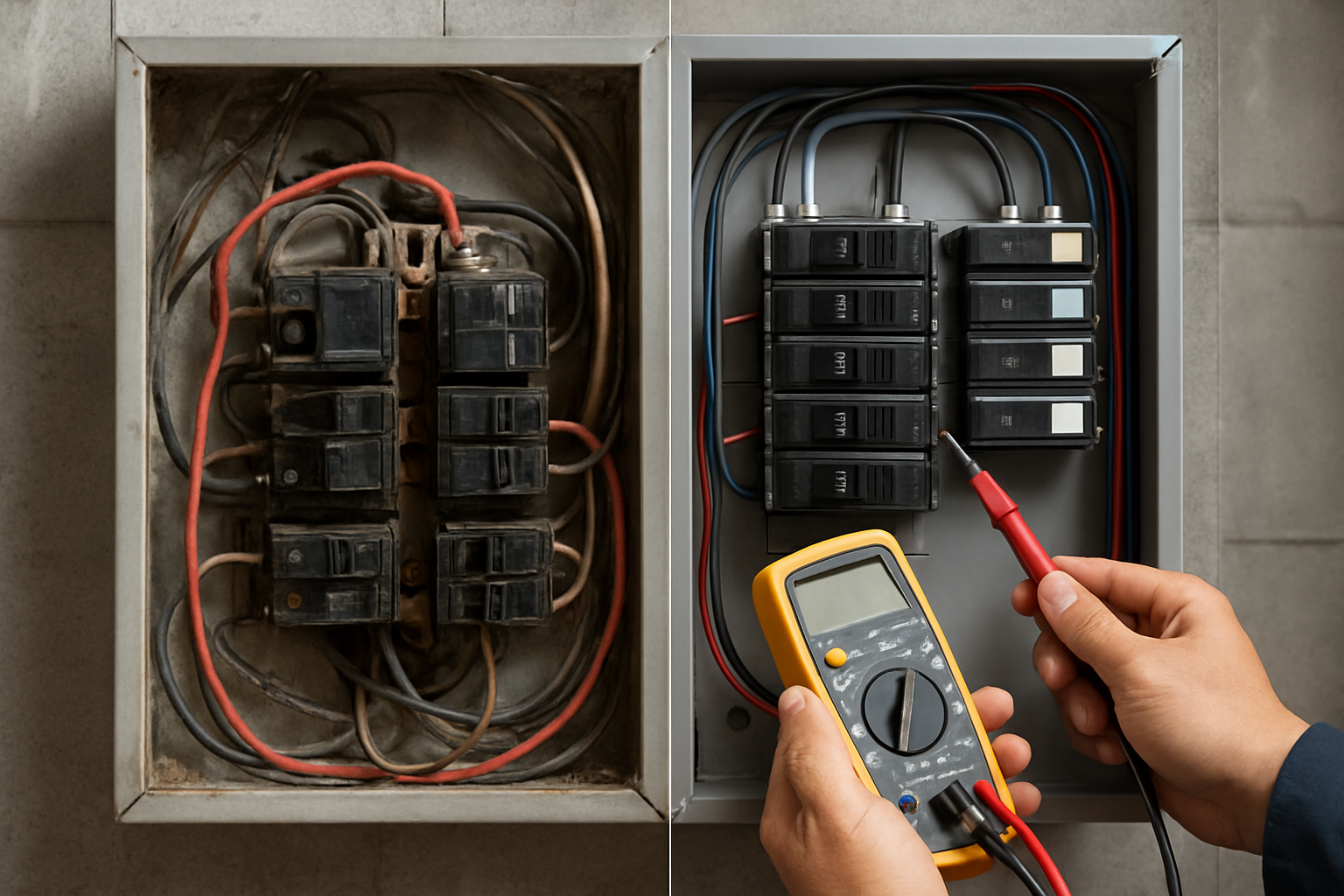

Häufige Fehler vermeiden und Best Practices anwenden
Typische Dimensionierungsfehler und deren Folgen
Bei der Auswahl von Leitungsschutzgeräten treten häufig charakteristische Fehler auf, die schwerwiegende Konsequenzen für die gesamte Elektroinstallation haben können. Ein zu klein dimensionierter Nennstrom führt zu unnötigen Auslösungen, wodurch die Verfügbarkeit der Stromversorgung beeinträchtigt wird und kostspielige Betriebsunterbrechungen entstehen.
Die Wahl einer falschen Charakteristik stellt ein weiteres kritisches Problem dar, da diese ungeeignet für die angeschlossene Last sein kann. Dies führt zu einer unzuverlässigen Schutzfunktion und kann sowohl zu vorzeitigen Auslösungen als auch zu unzureichendem Schutz führen.
Besonders gefährlich ist ein nicht ausreichendes Schaltvermögen, da dies im Kurzschlussfall ein erhebliches Sicherheitsrisiko birgt. Das Leitungsschutzgerät könnte den Kurzschlussstrom nicht sicher unterbrechen, was zu Bränden oder anderen Schäden führen kann.
Die Nichtberücksichtigung von Selektivität führt dazu, dass im Fehlerfall größere Anlagenteile ausfallen als notwendig, was die Betriebssicherheit und Verfügbarkeit erheblich beeinträchtigt.
Systematisches Vorgehen bei der MCB-Auswahl
Ein strukturiertes Vorgehen ist essentiell für die optimale Auswahl von Leitungsschutzgeräten. Der erste Schritt besteht darin, den Laststrom präzise zu ermitteln und den entsprechenden Leitungsquerschnitt zu bestimmen.
Anschließend erfolgt die Auswahl des passenden Nennstroms und der geeigneten Auslösecharakteristik, die exakt auf die Anwendung abgestimmt sein müssen. Die Berechnung des Kurzschlussstroms und die Prüfung des erforderlichen Schaltvermögens bilden den nächsten kritischen Schritt.
Abschließend muss die Selektivität mit vorgeschalteten Schutzgeräten sichergestellt werden, um eine koordinierte Schutzstaffelung zu gewährleisten.
Einhaltung von Normen und Herstellerangaben
Die strikte Beachtung von Herstellerangaben und relevanten Normen wie DIN VDE 0100 und IEC 60898 ist unerlässlich für eine normgerechte Installation. Diese Standards definieren die technischen Anforderungen und Sicherheitsbestimmungen für Leitungsschutzgeräte.
Sicherstellung von Effizienz und Betriebssicherheit
Die richtige Auswahl und Dimensionierung von Leitungsschutzschaltern ist wesentlich für sichere Elektroinstallationen und gewährleistet eine zuverlässige und effiziente Stromversorgung. Nur durch die konsequente Anwendung dieser Best Practices lassen sich Betriebsstörungen minimieren und die Anlagensicherheit maximieren.
Die richtige Auswahl und Dimensionierung von Leitungsschutzschaltern erfordert eine sorgfältige Berücksichtigung aller relevanten Faktoren: vom Nennstrom über die Auslösecharakteristik bis hin zum Bemessungsschaltvermögen. Nur wenn diese Parameter optimal auf die Leitungsquerschnitte, die angeschlossenen Verbraucher und die örtlichen Gegebenheiten abgestimmt sind, gewährleisten MCBs einen zuverlässigen Schutz vor Überlast und Kurzschluss. Die Beachtung der Selektivität stellt dabei sicher, dass im Fehlerfall nur der betroffene Stromkreis abgeschaltet wird, während der Rest der Anlage weiter in Betrieb bleibt.
Vermeiden Sie typische Planungsfehler wie eine zu geringe Bemessung des Nennstroms oder die Wahl einer ungeeigneten Charakteristik für Ihre Last. Eine systematische Herangehensweise – von der Lastermittlung über die Kurzschlussberechnung bis zur Selektivitätsprüfung – garantiert sichere und effiziente Elektroinstallationen. Beachten Sie stets die geltenden Normen und Herstellerangaben, um sowohl die Betriebssicherheit als auch die Wirtschaftlichkeit Ihrer elektrischen Anlagen langfristig zu gewährleisten.
