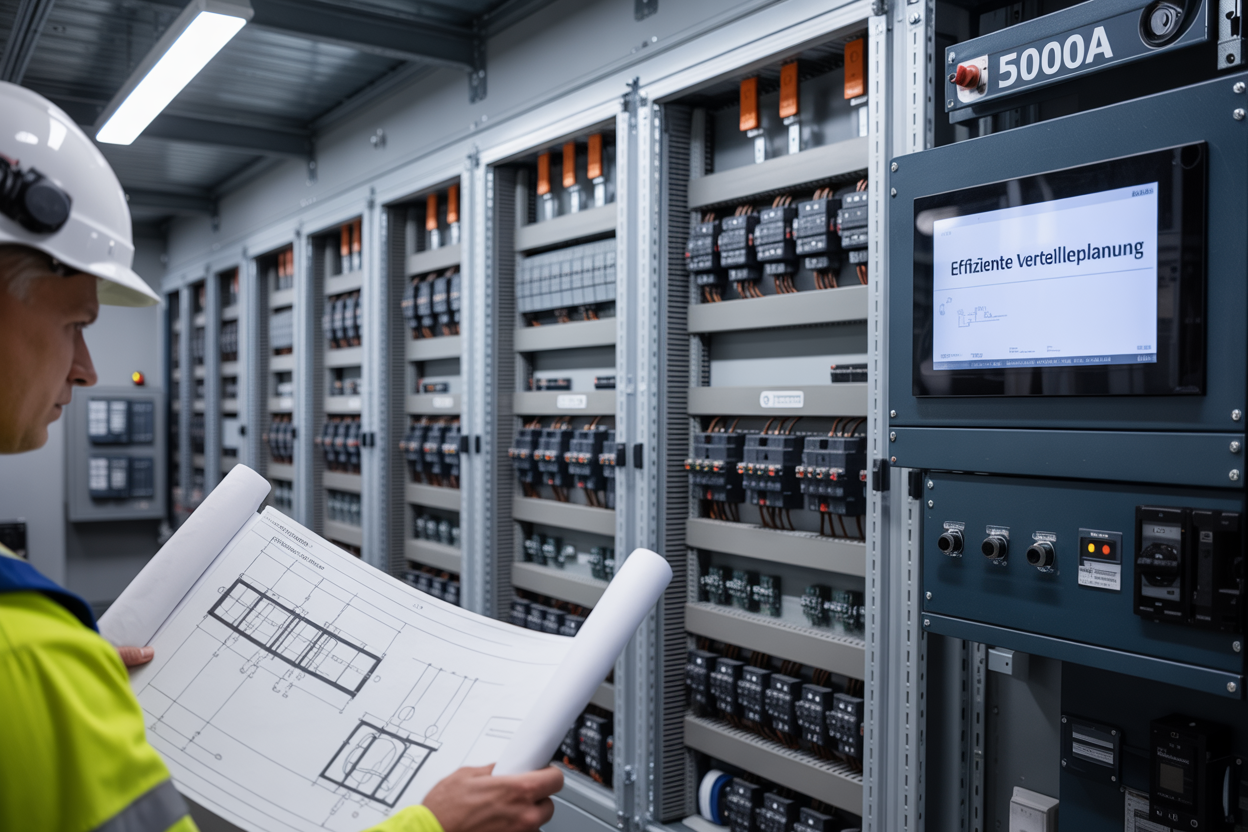

Die richtige Verteilerplanung entscheidet über Effizienz, Sicherheit und Wirtschaftlichkeit Ihrer elektrischen Anlagen. Gerade in Gewerbe- und Industriebetrieben, wo hohe Ströme bis 5000A fließen und komplexe Anlagentechnik versorgt werden muss, kommt es auf durchdachte Konzepte an.
Dieser Ratgeber richtet sich an Elektroinstallateure, Planer und Betreiber industrieller Anlagen, die ihre Energieverteilsysteme optimal dimensionieren möchten. Wir zeigen Ihnen, wie moderne Planungssoftware die Projektierung vereinfacht und welche systematischen Ansätze beim Aufbau von Energieverteilsystemen zum Erfolg führen. Außerdem erfahren Sie, warum Thermomanagement und clevere Erweiterungsreserven von Anfang an mitgedacht werden sollten.

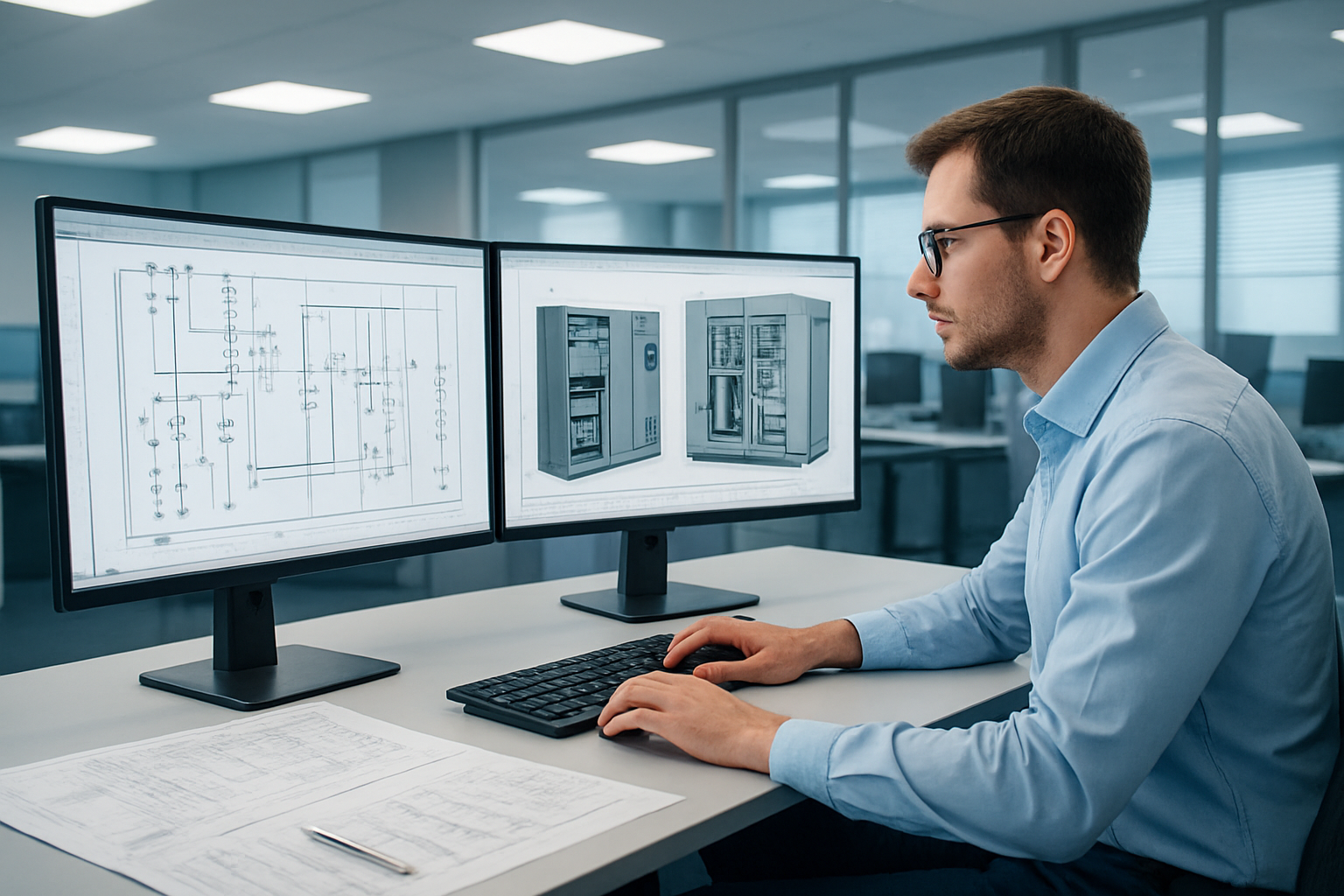

Moderne Planungssoftware für optimierte Verteilerplanung
3D-Konfigurator mit intuitiver Benutzerführung
Moderne Verteilerplanung beginnt mit der richtigen Software-Ausstattung. Ein durchdachter 3D-Konfigurator revolutioniert den Planungsprozess durch seine visuelle Darstellung komplexer Verteilersysteme. Die intuitive Benutzerführung ermöglicht es Planern, auch ohne vertiefte CAD-Kenntnisse professionelle Verteilerlösungen zu entwickeln.
Die dreidimensionale Visualisierung bietet entscheidende Vorteile gegenüber herkömmlichen 2D-Planungstools. Planer können Komponenten direkt im virtuellen Raum positionieren, Abstände prüfen und potenzielle Kollisionspunkte bereits in der Planungsphase identifizieren. Diese Vorgehensweise minimiert kostspielige Nacharbeiten und verkürzt die Projektdauer erheblich.
Moderne Konfiguratoren führen den Anwender schrittweise durch den Planungsprozess. Von der Auswahl der Grundausstattung bis hin zur Feinabstimmung einzelner Komponenten werden alle Entscheidungen durch intelligente Assistenzfunktionen unterstützt. Dabei berücksichtigt die Software automatisch geltende Normen und Vorschriften, wodurch planungsrechtliche Sicherheit gewährleistet wird.
Automatische Verlustleistungsberechnung und Bauartnachweis
Ein zentraler Aspekt professioneller Verteilerplanung liegt in der präzisen Berechnung von Verlustleistungen. Hochwertige Planungssoftware übernimmt diese komplexen Berechnungen automatisch und berücksichtigt dabei alle relevanten Faktoren wie Stromstärken, Schaltgerätetypen und Umgebungsbedingungen.
Die automatisierte Verlustleistungsermittlung erfolgt in Echtzeit während der Komponentenauswahl. Sobald ein Bauteil hinzugefügt oder verändert wird, aktualisiert das System sämtliche thermische Parameter. Diese kontinuierliche Überwachung verhindert Überhitzungen und gewährleistet den sicheren Betrieb der gesamten Anlage.
Der integrierte Bauartnachweis dokumentiert automatisch die Einhaltung aller relevanten Normen. Die Software generiert die erforderlichen Prüfprotokolle und Nachweise, die für die Abnahme durch Behörden und Versicherungen benötigt werden. Diese Automatisierung spart nicht nur Zeit, sondern eliminiert auch menschliche Fehler bei der Dokumentation.
Intelligente Vorschläge für präzise Komponentenplatzierung
Fortschrittliche Planungssoftware geht über die reine Konfiguration hinaus und bietet intelligente Optimierungsvorschläge. Algorithmen analysieren die gewählte Konfiguration und schlagen Verbesserungen für Komponentenplatzierung, Verdrahtung und Platzbedarf vor.
Die intelligenten Assistenten berücksichtigen dabei verschiedene Kriterien gleichzeitig. Neben den technischen Anforderungen fließen auch wirtschaftliche Aspekte wie Materialkosten und Montagezeit in die Empfehlungen ein. Wartungsfreundlichkeit und Zugänglichkeit werden ebenfalls in die Optimierungsalgorithmen integriert.
Besonders wertvoll sind Vorschläge zur optimalen Anordnung von Schutz- und Schaltgeräten. Die Software erkennt funktionale Zusammenhänge und gruppiert verwandte Komponenten logisch. Diese systematische Anordnung erleichtert später die Wartung und Fehlerdiagnose erheblich.
Nahtlose Integration mit Bestellsystemen
Die Effizienz moderner Verteilerplanung zeigt sich besonders in der nahtlosen Anbindung an Beschaffungssysteme. Nach Abschluss der Planung generiert die Software automatisch präzise Stücklisten mit allen benötigten Komponenten, inklusive Mengenangaben und Spezifikationen.
Diese digitale Durchgängigkeit eliminiert Übertragungsfehler zwischen Planung und Beschaffung. Artikelnummern, technische Daten und Preise werden direkt aus den Herstellerdatenbanken übernommen und bleiben stets aktuell. Die automatische Synchronisation mit Lieferantensystemen ermöglicht Echtzeitinformationen zu Verfügbarkeiten und Lieferzeiten.
Moderne Systeme unterstützen verschiedene Beschaffungsstrategien. Von der direkten Bestellung beim Hersteller bis hin zur Integration in bestehende ERP-Systeme bieten sie flexible Schnittstellen für unterschiedliche Unternehmensanforderungen. Die vollständige Rückverfolgbarkeit aller Planungsentscheidungen gewährleistet dabei höchste Qualitätsstandards im gesamten Prozess der Verteilerplanung.

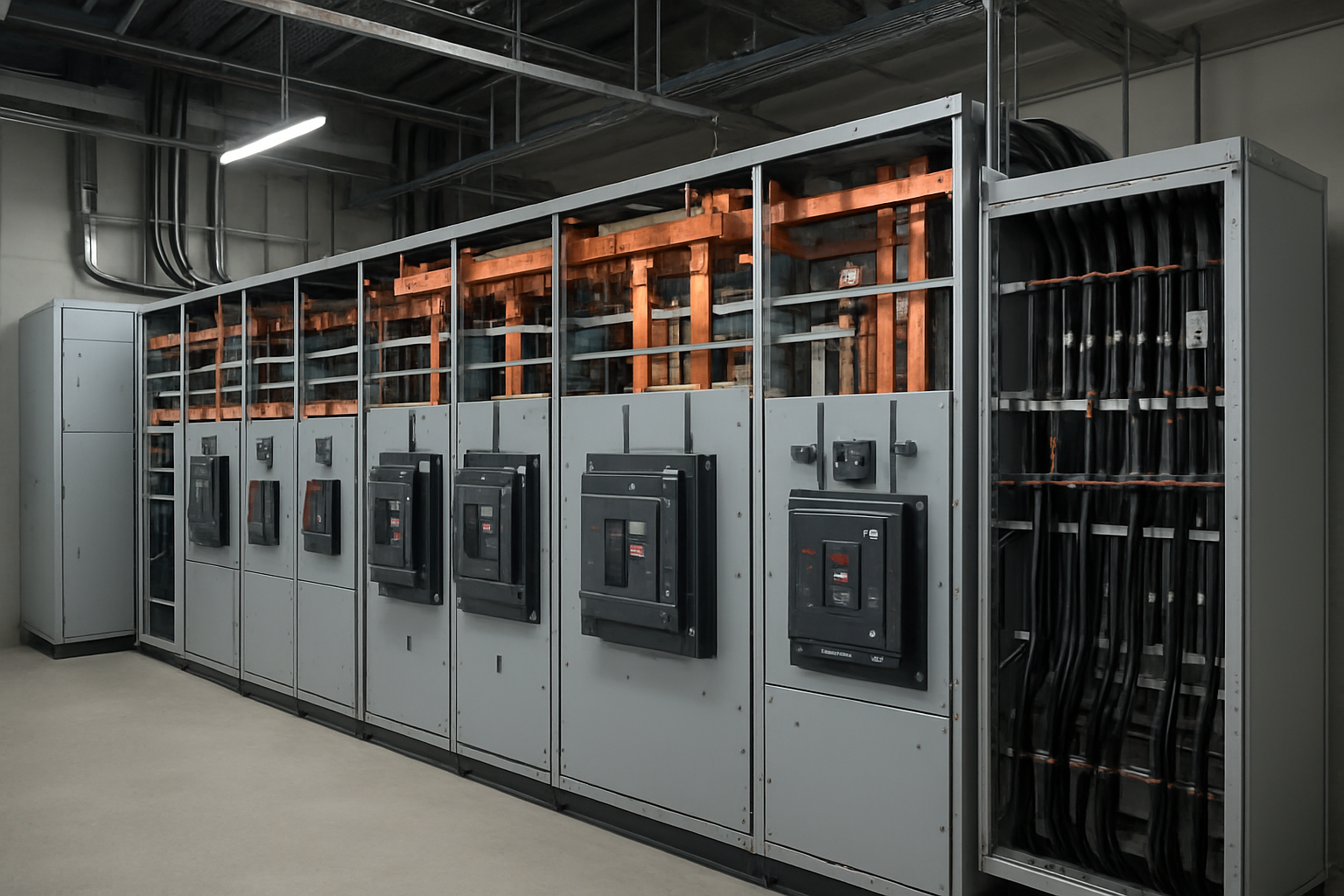

Systematischer Aufbau von Energieverteilsystemen bis 5000A
Normkonforme Konzeption und Komponentenanordnung
Bei der professionellen Verteilerplanung bildet die normkonforme Konzeption das Fundament für sichere und effiziente Energieverteilsysteme. Die Anordnung der Komponenten folgt strengen Vorgaben nach DIN VDE 0100 und IEC-Standards, wobei systematische Planungsansätze die Grundlage für wartungsfreundliche Lösungen schaffen.
Die Hauptkomponenten werden hierarchisch angeordnet, beginnend mit der Einspeisung an der oberen Ebene, gefolgt von Schutzeinrichtungen und Messgeräten in logischer Reihenfolge. Dabei müssen Mindestabstände zwischen spannungsführenden Teilen eingehalten werden, um sowohl die elektrische Sicherheit als auch die thermische Entkopplung zu gewährleisten. Die Positionierung von Schaltgeräten orientiert sich an der Funktionshierarchie und berücksichtigt gleichzeitig ergonomische Aspekte für Wartungsarbeiten.
Professionelle Verdrahtung über Reihenklemmen
Die Verdrahtung moderner Verteileranlagen erfolgt ausschließlich über hochwertige Reihenklemmen, die eine zuverlässige und wartungsfreundliche Verbindungstechnik darstellen. Diese Methode eliminiert direkte Drahtverbindungen und schafft eindeutige, nachvollziehbare Schaltungsstrukturen.
Reihenklemmen bieten mehrere entscheidende Vorteile:
- Modulare Erweiterbarkeit: Nachträgliche Änderungen lassen sich ohne Unterbrechung bestehender Verbindungen realisieren
- Eindeutige Kennzeichnung: Jede Klemme erhält eine definierte Bezeichnung entsprechend der Schaltungslogik
- Prüffreundlichkeit: Messungen können ohne Lösen von Verbindungen durchgeführt werden
- Dokumentationsqualität: Klemmenpläne ermöglichen präzise Nachverfolgung aller Verbindungen
Die Auswahl der Klemmentypen richtet sich nach Strombelastung, Leitungsquerschnitten und spezifischen Anforderungen wie Schirmung oder potentialfreie Trennung. Für Steuerkreise kommen andere Klemmentypen zum Einsatz als für Hauptstromkreise, wodurch eine klare funktionale Differenzierung entsteht.
Saubere Trennung von N, PE und Außenleitern
Die konsequente Trennung der verschiedenen Leitertypen stellt einen kritischen Aspekt der Verteilerplanung dar. Neutralleiter (N), Schutzleiter (PE) und Außenleiter müssen sowohl räumlich als auch funktional getrennt geführt werden, um Störungen zu vermeiden und die Anlagensicherheit zu gewährleisten.
Neutralleiterführung
Der Neutralleiter wird über separate Klemmleisten geführt, die ausschließlich für diesen Zweck vorgesehen sind. Eine galvanische Trennung von den Schutzleitern ist zwingend erforderlich, um Ausgleichsströme zu vermeiden. Die N-Klemmen werden in unmittelbarer Nähe zu den zugehörigen Außenleiterklemmen positioniert, um kurze Verbindungswege zu schaffen.
Schutzleiterkonzept
Schutzleiter erhalten eigene, klar identifizierbare Klemmenreihen mit charakteristischer grün-gelber Kennzeichnung. Die PE-Verbindungen werden sternförmig zum Haupterdungspunkt geführt, wobei Reihenschaltungen vermieden werden. Potentialausgleichsleiter erhalten separate Anschlusspunkte mit entsprechend dimensionierten Querschnitten.
Segmentierung nach Lastgruppen für gezielte Steuerung
Die systematische Segmentierung nach Lastgruppen ermöglicht eine präzise Steuerung und Überwachung verschiedener Verbraucherkategorien. Diese Strukturierung bildet die Grundlage für intelligente Energiemanagement-Systeme und erleichtert selektive Abschaltungen bei Wartungsarbeiten.
Typische Lastgruppierungen:
| Lastgruppe |
Charakteristika |
Schutzkonzept |
| Beleuchtung |
Konstante Grundlast |
Leitungsschutzschalter B-Charakteristik |
| Antriebe |
Anlaufströme, induktive Last |
Motorschutzschalter mit Überlastschutz |
| IT-Systeme |
Unterbrechungsfreie Versorgung |
Separate USV-Versorgung |
| Heizung/Klima |
Zyklische Lasten |
Zeitgesteuerte Schaltungen |
Jede Lastgruppe erhält dedizierte Abgänge mit angepassten Schutzeinrichtungen und Überwachungskomponenten. Die Segmentierung folgt sowohl funktionalen als auch räumlichen Kriterien, wobei kritische Verbraucher priorisierte Versorgungswege erhalten. Durch diese strukturierte Herangehensweise entstehen übersichtliche, wartungsfreundliche Verteileranlagen, die den Anforderungen moderner Gewerbe- und Industrieanwendungen gerecht werden.

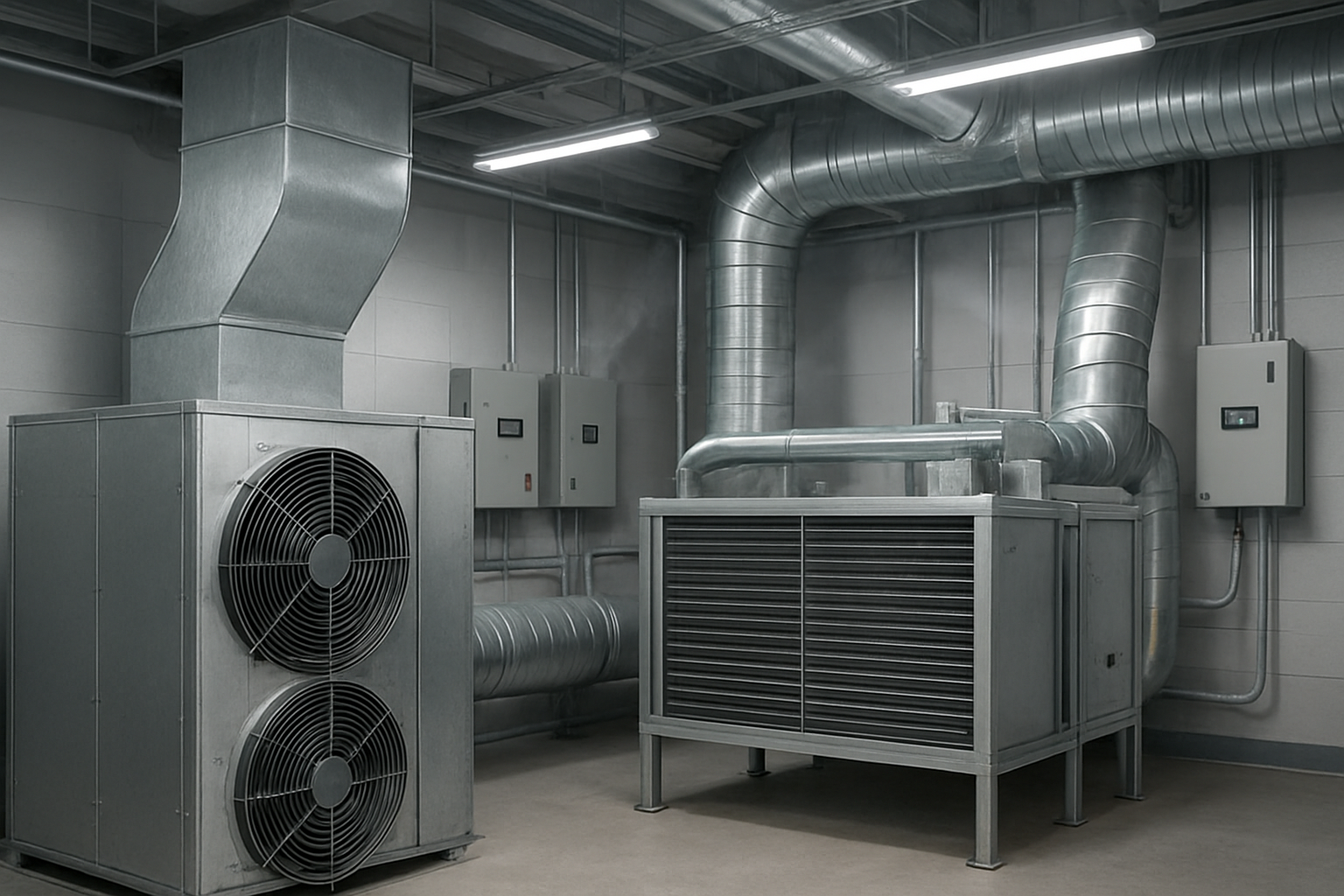

Thermomanagement und Belüftungskonzepte
Wärmeentwicklung durch hohe Dauerlasten beherrschen
Die effektive Kontrolle der Wärmeentwicklung stellt einen kritischen Faktor in der professionellen Verteilerplanung dar. Elektrische Verteileranlagen generieren während des Betriebs erhebliche Mengen an Abwärme, die ohne angemessene Kühlung zu Leistungseinbußen, vorzeitigem Verschleiß und Sicherheitsrisiken führen kann.
Bei hohen Dauerlasten entstehen Verlustleistungen durch Stromwärmeverluste in Schaltelementen, Sammenschienen und Verbindungen. Diese Wärmeentwicklung folgt dem quadratischen Gesetz: Eine Verdopplung des Stroms führt zu einer Vervierfachung der Verlustleistung. Besonders kritisch werden Temperaturen oberhalb von 40°C, da hier die Lebensdauer elektronischer Komponenten drastisch abnimmt.
Die thermische Belastung beeinflusst nicht nur die Zuverlässigkeit der Anlage, sondern auch deren Effizienz. Überhitzte Komponenten weisen höhere Übergangswiderstände auf, was zu zusätzlichen Verlusten führt. Eine systematische Wärmeanalyse bereits in der Planungsphase ermöglicht es, Hotspots zu identifizieren und geeignete Kühlmaßnahmen zu dimensionieren.
Modern dimensionierte Verteilerschränke berücksichtigen die zu erwartende Verlustleistung durch eine detaillierte thermische Simulation. Dabei werden nicht nur die Nennströme, sondern auch die tatsächlichen Betriebsprofile und Umgebungstemperaturen in die Berechnung einbezogen.
Klimamodule und temperaturgesteuerte Lüfter richtig einsetzen
Now that we have covered die grundlegenden Aspekte der Wärmeentwicklung, konzentrieren wir uns auf die technischen Lösungen zur aktiven Temperaturkontrolle. Klimamodule und intelligente Lüftungssysteme bilden das Herzstück moderner Thermomanagementsysteme in der gewerblichen und industriellen Verteilerplanung.
Klimamodule bieten eine präzise Temperatur- und Feuchtigkeitskontrolle für kritische Anwendungen. Sie eignen sich besonders für Verteilerschränke mit hoher Packungsdichte und sensiblen elektronischen Komponenten. Die Integration erfolgt über standardisierte Montageschnittstellen, wobei die Kühlleistung entsprechend der berechneten Verlustleistung dimensioniert wird.
Temperaturgesteuerte Lüfter stellen eine kosteneffiziente Alternative für mittlere Wärmelasten dar. Moderne Systeme arbeiten mit stufenloser Drehzahlregelung und passen ihre Leistung automatisch an die Temperaturentwicklung an. Die intelligente Steuerung erfolgt über:
- Temperatursensoren mit mehreren Messpunkten zur optimalen Erfassung der Schrankinnentemperatur
- PWM-Steuerung für energieeffiziente Drehzahlregulierung
- Redundante Auslegung zur Gewährleistung der Verfügbarkeit bei Lüfterausfall
- Filterwechselanzeigen für wartungsfreundlichen Betrieb
Die Positionierung der Lüfter folgt aerodynamischen Prinzipien: Warme Luft steigt nach oben und wird durch Dachlüfter abgesaugt, während kühle Frischluft über Bodenlüfter nachströmt. Diese natürliche Konvektion wird durch die mechanische Belüftung verstärkt.
Lüftungsgitter für optimale Schrankbelüftung planen
With this in mind, betrachten wir nun die Auslegung der passiven Belüftungskomponenten, die für eine effiziente Luftzirkulation unerlässlich sind. Lüftungsgitter und Belüftungsöffnungen müssen sorgfältig dimensioniert und positioniert werden, um optimale Luftströmungen zu gewährleisten.
Die Berechnung der erforderlichen Lüftungsquerschnitte basiert auf der zu erwartenden Verlustleistung und den zulässigen Temperaturanstiegen. Als Faustregel gilt: Pro 100 Watt Verlustleistung werden etwa 100 cm² freie Lüftungsfläche benötigt. Dabei ist zu beachten, dass der effektive Querschnitt durch Lamellen und Filter reduziert wird.
Optimale Anordnung von Lüftungsgittern:
| Position |
Funktion |
Besonderheiten |
| Schranksockel |
Frischluftzufuhr |
Schutz vor Verschmutzung durch Bodenfilter |
| Seitenwände unten |
Zusätzliche Zuluft |
Bei hohem Kühlbedarf |
| Schranktür |
Luftzirkulation |
Wartungsfreundliche Filterausführung |
| Schrankdach |
Warmlufabführung |
Schutz vor Tropfwasser |
Die aerodynamische Gestaltung der Lüftungsgitter minimiert Strömungswiderstände und reduziert Geräuschentwicklung. Moderne Designs verwenden optimierte Lamellengeometrien, die bei gleicher freier Fläche einen höheren Durchflusskoeffizienten erreichen.
Filtereinsätze in den Lüftungsgittern schützen die internen Komponenten vor Staub und Verschmutzung. Die Auswahl des Filtertyps richtet sich nach der Umgebungsbelastung:
- G2-Filter für normale Industrieumgebungen
- G3-Filter für erhöhte Staubbelastung
- G4-Filter für kritische Anwendungen mit hohen Sauberkeitsanforderungen
Die Integration von Lüftungsgittern in die Verteilerplanung erfordert eine enge Abstimmung mit der mechanischen Konstruktion und den elektrotechnischen Anforderungen, um eine optimale Balance zwischen Schutzgrad, Belüftungseffizienz und Wartungsfreundlichkeit zu erreichen.

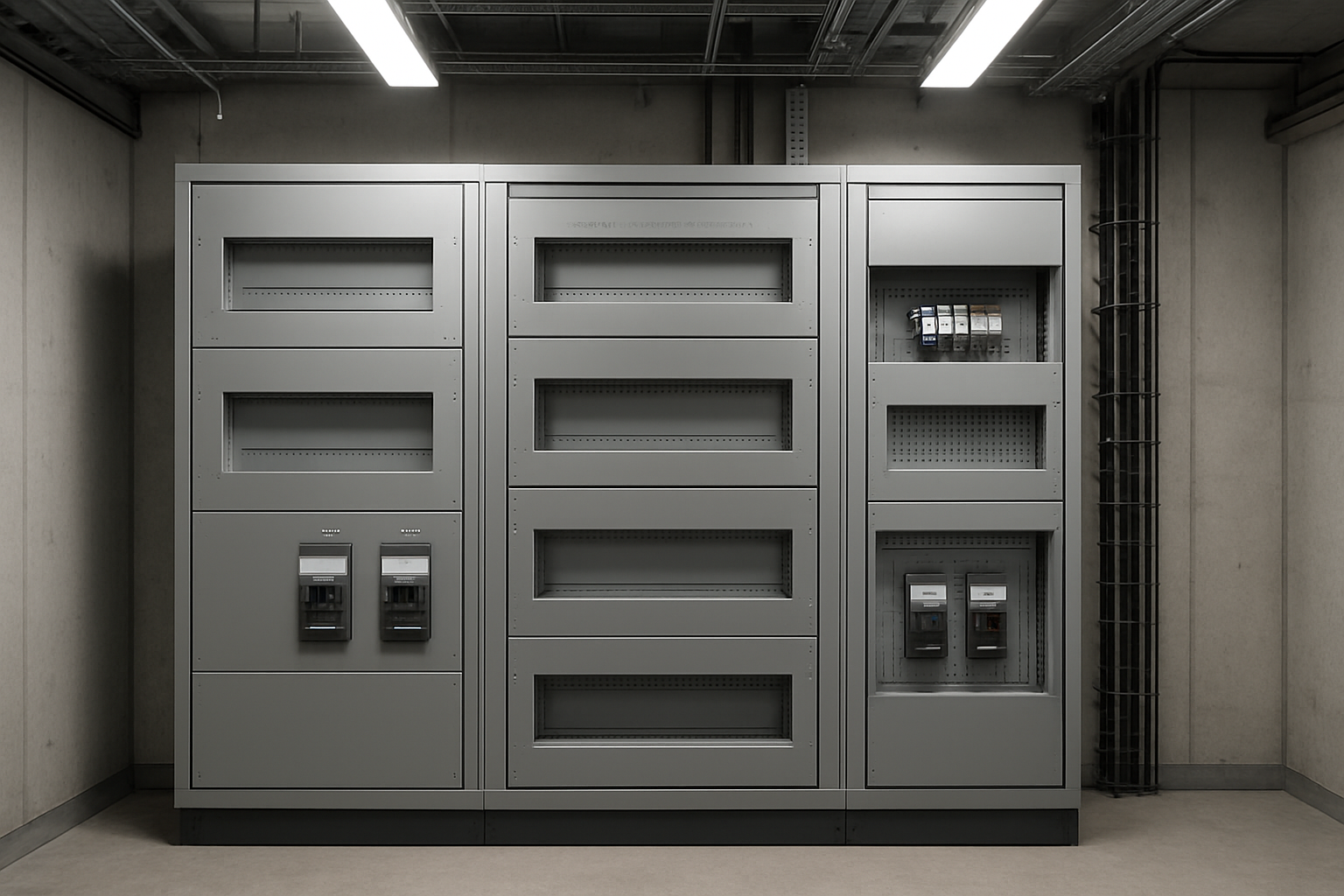

Zukunftssichere Planung mit Erweiterungsreserven
Ausreichend Platz für Tragschienen und Einbaugeräte vorsehen
Bei der professionellen Verteilerplanung ist die vorausschauende Dimensionierung des verfügbaren Bauraums ein entscheidender Erfolgsfaktor. Industrielle Verteilanlagen unterliegen während ihrer Betriebszeit häufig Änderungen und Erweiterungen, die bereits in der Planungsphase berücksichtigt werden müssen. Eine durchdachte Raumaufteilung schafft die Grundlage für kosteneffiziente Anpassungen ohne größere Umbaumaßnahmen.
Die Tragschienenlänge sollte grundsätzlich 20-30% Reservekapazität über den aktuellen Bedarf hinaus aufweisen. Diese Mehrplanung ermöglicht die spätere Integration zusätzlicher Schutzgeräte, Messeinrichtungen oder Steuerungskomponenten ohne strukturelle Eingriffe in die bestehende Installation. Besonders bei Hutschienensystemen zahlt sich diese vorausschauende Planung aus, da nachträgliche Erweiterungen deutlich aufwendiger und kostenintensiver werden.
Die vertikale Anordnung der Einbauebenen erfordert ebenfalls großzügige Abstände zwischen den Hutschienen. Mindestabstände von 100-150mm zwischen den Schienenbereichen ermöglichen die problemlose Integration größerer Bauformen wie Motorstarter, Frequenzumrichter oder Überwachungsgeräte. Diese Dimensionierung berücksichtigt auch die erforderlichen Verdrahtungsräume und Zugänglichkeit für Wartungsarbeiten.
Flexibilität für Maschinenumbauten und neue Stromkreise
Moderne Industrieanlagen unterliegen einem kontinuierlichen Wandel durch Produktionsoptimierungen, Automatisierungsmaßnahmen und Kapazitätserweiterungen. Eine zukunftsorientierte Verteilerplanung antizipiert diese Entwicklungen und schafft die notwendigen infrastrukturellen Voraussetzungen für flexible Anpassungen.
Die Reserveplanung für zusätzliche Stromkreise sollte systematisch nach Anlagentyp und Nutzungscharakteristik erfolgen. In produktionsnahen Verteilern empfiehlt sich eine Reserve von 25-40% der installierten Stromkreise, während Infrastrukturverteiler mit 15-25% Zusatzkapazität ausreichend dimensioniert sind. Diese Planung umfasst sowohl die elektrischen Komponenten als auch die entsprechenden Verdrahtungskanäle und Kabeleinführungen.
Besondere Aufmerksamkeit erfordert die Planung von Reservestromkreisen unterschiedlicher Leistungsklassen. Neben Standard-Stromkreisen für 16A und 25A sollten Reserven für höhere Leistungen bis 63A eingeplant werden. Diese Flexibilität ermöglicht die spätere Integration leistungsstarker Verbraucher ohne Umbau der Hauptverteilung.
Die Kabelführung muss ebenfalls erweiterungsfreundlich geplant werden. Ausreichend dimensionierte Kabelkanäle und Reserverohre schaffen die Infrastruktur für zusätzliche Stromkreise. Eine strukturierte Kabelführung mit definierten Reservebereichen erleichtert spätere Erweiterungen erheblich und reduziert den Installationsaufwand.
Anpassungsfähigkeit an veränderte Industrieanlagen
Die langfristige Nutzbarkeit von Verteileranlagen hängt maßgeblich von ihrer Anpassungsfähigkeit an sich wandelnde betriebliche Anforderungen ab. Technologische Entwicklungen, Produktionsumstellungen und Erweiterungen erfordern flexible Verteilsysteme, die ohne grundlegende Neukonzeption erweitert werden können.
Modulare Verteilungskonzepte bieten die größte Anpassungsflexibilität. Durch standardisierte Schnittstellen und einheitliche Baugruppengrößen lassen sich Verteilebenen bedarfsgerecht erweitern oder umkonfigurieren. Diese Modularität erstreckt sich von der mechanischen Konstruktion bis zur elektrischen Verschaltung und ermöglicht kosteneffiziente Anpassungen.
Die Planung sollte verschiedene Erweiterungsszenarien berücksichtigen: horizontale Erweiterung durch zusätzliche Verteilerschränke, vertikale Erweiterung durch weitere Einbauebenen und funktionale Erweiterung durch Integration neuer Technologien. Vorkehrungen für diese Szenarien, wie vorbereitete Sammelschienenerweiterungen oder Reserveverbindungen zwischen Schränken, reduzieren den späteren Realisierungsaufwand erheblich.
Digitale Überwachungs- und Steuerungstechnologien gewinnen zunehmend an Bedeutung. Reserveplätze für Messgeräte, Kommunikationsmodule und Fernwirkkomponenten sichern die Zukunftsfähigkeit der Anlage. Die Vorbereitung entsprechender Datenverbindungen und Stromversorgungen für diese Systeme sollte integraler Bestandteil der Verteilerplanung sein.

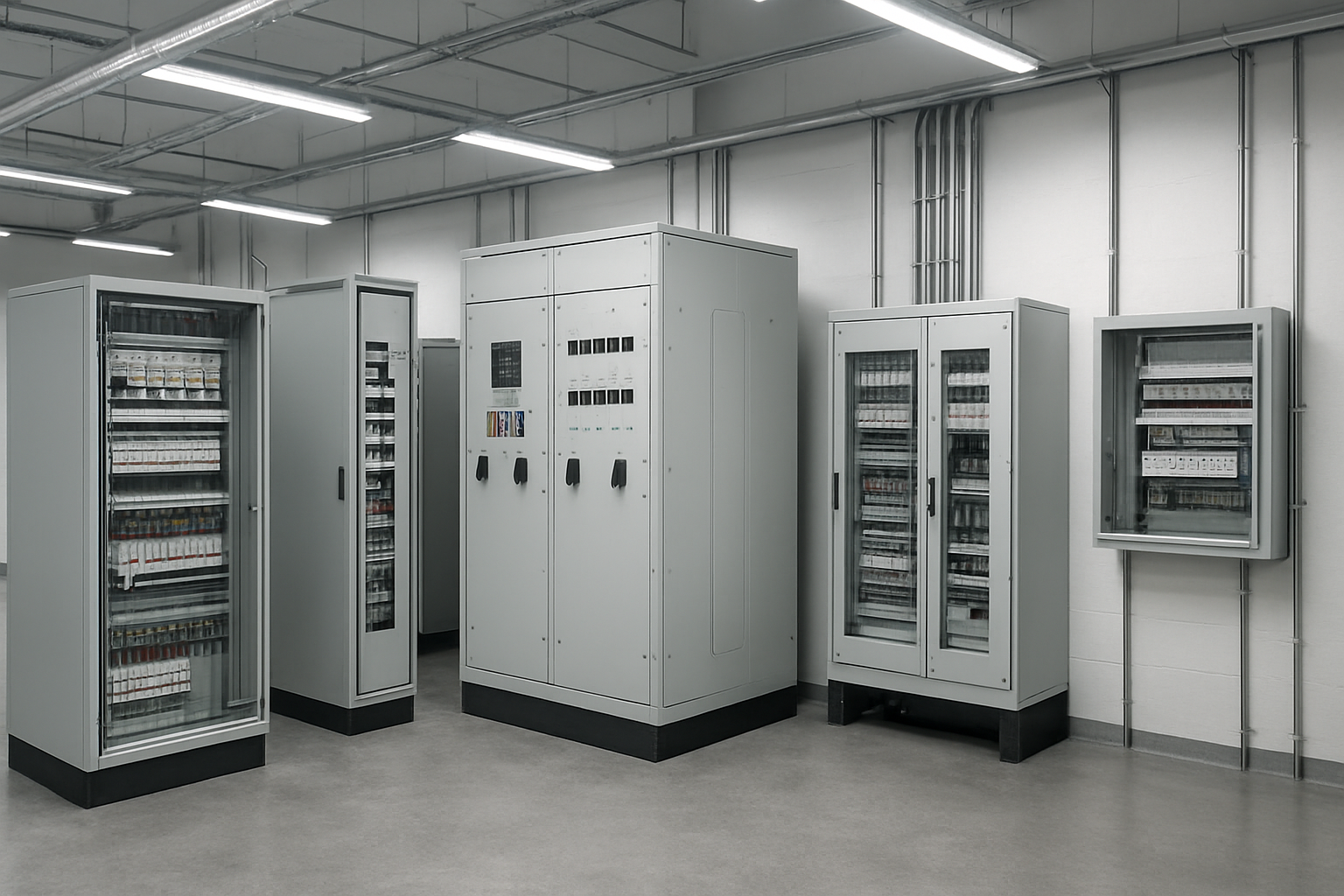

Optimale Bauform und Einspeisekonzepte wählen
Wandverteiler versus Standverteiler richtig auswählen
Die Wahl der richtigen Bauform ist ein entscheidender Faktor für eine effektive Verteilerplanung. Während der systematische Aufbau von Energieverteilsystemen bereits behandelt wurde, gilt es nun, die optimale physische Ausführung zu bestimmen.
Wandverteiler eignen sich besonders für kleinere bis mittlere Anschlussleistungen bis etwa 630A. Ihre kompakte Bauweise macht sie ideal für Räume mit begrenztem Platzangebot. Die Installation erfolgt platzsparend direkt an der Wand, wodurch sich Gehwege und Arbeitsbereich optimal nutzen lassen. Bei der Verteilerplanung sollten jedoch die Wartungszugänglichkeit und eventuelle Erweiterungen berücksichtigt werden, da der verfügbare Raum begrenzt ist.
Standverteiler kommen bei höheren Leistungsanforderungen ab 630A und komplexeren Installationen zum Einsatz. Sie bieten deutlich mehr Platz für Komponenten, Kabelführung und zukünftige Erweiterungen. Die freistehende Aufstellung ermöglicht einen Rundumzugang, was Wartungsarbeiten erheblich vereinfacht. Für industrielle Anwendungen mit häufigen Modifikationen stellen Standverteiler oft die wirtschaftlichere Lösung dar.
| Bauform |
Leistungsbereich |
Vorteile |
Nachteile |
| Wandverteiler |
bis 630A |
Platzsparend, kostengünstig |
Begrenzte Erweiterbarkeit |
| Standverteiler |
ab 630A |
Hohe Flexibilität, gute Wartbarkeit |
Höherer Platzbedarf |
Einspeiserichtung nach Anschlussleistung bestimmen
Die Einspeiserichtung hat erheblichen Einfluss auf die Effizienz und Sicherheit der Verteilerplanung. Bei Anschlussleistungen bis 250A erfolgt die Einspeisung typischerweise von oben. Diese Konfiguration bietet den Vorteil einer klaren Trennung zwischen Einspeisung und Abgängen, was die Übersichtlichkeit und Sicherheit erhöht.
Für mittlere Leistungsbereiche zwischen 250A und 1000A hat sich die seitliche Einspeisung bewährt. Diese Anordnung ermöglicht eine optimale Kabelführung und reduziert die Bauhöhe des Verteilers. Besonders in Industrieanlagen mit begrenzter Deckenhöhe bietet die seitliche Einspeisung praktische Vorteile.
Bei Hochstromverteilern über 1000A bis 5000A wird häufig eine Einspeisung von unten gewählt. Diese Konfiguration erleichtert die Verlegung der massiven Hauptzuleitungen und reduziert mechanische Belastungen. Die untere Einspeisung eignet sich besonders für Bodenkanalverlegung und ermöglicht eine saubere Trennung der verschiedenen Spannungsebenen.
Now that we have covered die grundlegenden Bauformen, ist die richtige Einspeiserichtung entscheidend für eine wartungsfreundliche und sichere Installation.
Kupferschienen und Sammelschienenadapter effizient nutzen
Mit this in mind, next we’ll see how die Auswahl der richtigen Schienensysteme die Effizienz der gesamten Verteilerplanung beeinflusst. Kupferschienen bilden das Rückgrat moderner Hochstromverteilung und müssen sorgfältig dimensioniert werden.
Für Ströme bis 630A kommen standardmäßig Kupferschienen mit Querschnitten von 20x3mm bis 60x10mm zum Einsatz. Die Wahl des Querschnitts richtet sich nach der Strombelastbarkeit, den zulässigen Spannungsfällen und den thermischen Anforderungen. Eine korrekte Dimensionierung verhindert Überhitzung und gewährleistet die Langlebigkeit des Systems.
Sammelschienenadapter spielen eine wichtige Rolle bei der flexiblen Gestaltung von Verteilsystemen. Sie ermöglichen die Verbindung unterschiedlicher Schienensysteme und erleichtern spätere Erweiterungen. Moderne Adapter verfügen über verzinnte oder versilberte Kontaktflächen, die eine dauerhafte, korrosionsbeständige Verbindung gewährleisten.
Bei der Verteilerplanung sollten folgende Aspekte für Schienensysteme berücksichtigt werden:
- Strombelastbarkeit: Ausreichende Dimensionierung für Dauerstrom und Kurzschlussfestigkeit
- Thermische Stabilität: Berücksichtigung der Umgebungstemperatur und Belüftung
- Mechanische Festigkeit: Widerstandsfähigkeit gegen Kurzschlusskräfte
- Erweiterbarkeit: Möglichkeit für zukünftige Anpassungen ohne Komplettumbau
Previously, I’ve erwähnt, dass Thermomanagement von entscheidender Bedeutung ist. Die richtige Anordnung der Kupferschienen trägt maßgeblich zur Wärmeableitung bei. Vertikale Schienenanordnung unterstützt die natürliche Konvektion, während ausreichende Abstände zwischen den Phasen Hotspots vermeiden.
Für optimale Ergebnisse in der Verteilerplanung sollten Kupferschienen und Adapter als integrales System betrachtet werden, das sowohl aktuelle Anforderungen erfüllt als auch Raum für zukünftige Entwicklungen bietet.

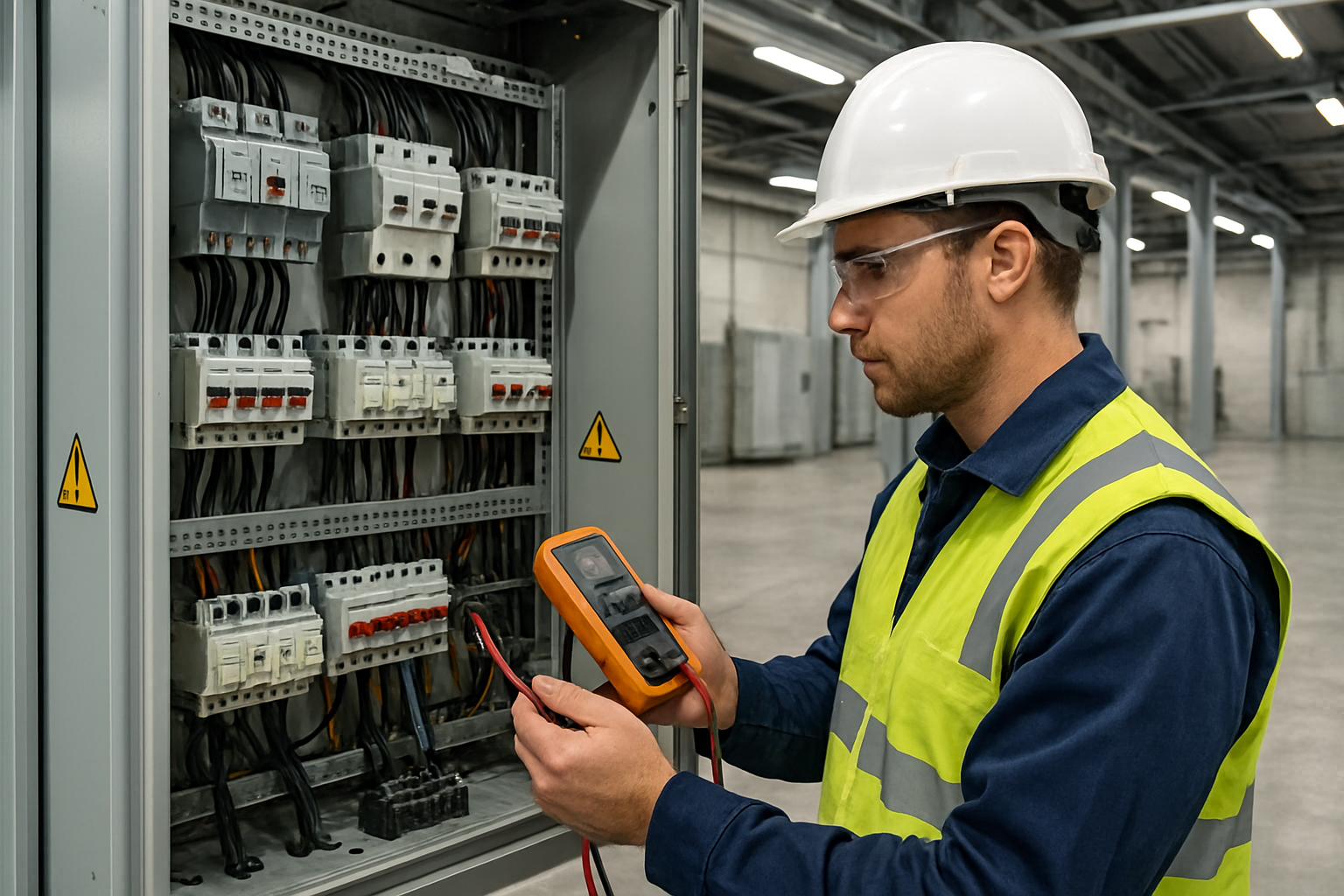

Sicherheit und Wartungsfreundlichkeit maximieren
Übersichtlichkeit durch durchdachten Schaltschrankaufbau
Die strukturierte Anordnung von Komponenten in Schaltschränken bildet das Fundament für sichere und wartungsfreundliche Verteilerplanung. Ein durchdachter Aufbau folgt klaren Zonierungsprinzipien, bei denen Funktionsgruppen logisch angeordnet und eindeutig gekennzeichnet werden.
Die vertikale Gliederung des Schaltschranks in verschiedene Ebenen schafft eine intuitive Bedienstruktur. Hauptschalter und Sicherungen gehören in die oberen Bereiche, während Steuerungskomponenten und Signalverarbeitung in mittleren Ebenen positioniert werden. Klemmen und Anschlüsse finden idealerweise in den unteren Bereichen ihren Platz.
Wesentliche Gestaltungsprinzipien umfassen:
- Einheitliche Beschriftungssysteme für alle Komponenten
- Farbkodierung für unterschiedliche Spannungsebenen
- Ausreichende Abstände zwischen spannungsführenden Teilen
- Klare Trennung von Steuer- und Hauptstromkreisen
Die Verkabelung erfolgt systematisch durch definierte Kabelwege und -kanäle. Dabei werden unterschiedliche Spannungsebenen konsequent getrennt geführt, um elektromagnetische Störungen zu minimieren und die Übersichtlichkeit zu bewahren.
Fehlervermeidung durch systematische Planung
Präventive Fehlerreduzierung beginnt bereits in der Planungsphase der Verteilerplanung. Standardisierte Planungsverfahren und bewährte Konstruktionsprinzipien minimieren systematisch Fehlerquellen und erhöhen die Betriebssicherheit.
Die Verwendung einheitlicher Komponententypen und -größen reduziert Verwechslungsrisiken erheblich. Standardisierte Anschlusskonzepte und eindeutige Kennzeichnungssysteme schaffen zusätzliche Sicherheit bei Installation und späteren Eingriffen.
Bewährte Strategien zur Fehlervermeidung:
- Modularer Aufbau mit standardisierten Baugruppen
- Eindeutige Nummerierung aller Stromkreise
- Systematische Dokumentation von Änderungen
- Verwendung typisierter Anschlusskonzepte
- Regelmäßige Planungsreviews vor der Umsetzung
Redundante Auslegungen kritischer Komponenten erhöhen die Ausfallsicherheit. Dabei werden besonders wichtige Verbraucher über mehrere unabhängige Versorgungswege abgesichert, wodurch die Verfügbarkeit des Gesamtsystems steigt.
Die Berücksichtigung typischer Bedienfehler in der Planungsphase ermöglicht die Implementierung entsprechender Schutzmaßnahmen. Verriegelungen, Sichtfenster und eindeutige Schaltstellungsanzeigen tragen wesentlich zur Betriebssicherheit bei.
Einfache Wartung und Instandhaltung gewährleisten
Wartungsfreundliche Konstruktion erfordert bereits in der Planungsphase die Berücksichtigung aller Instandhaltungsaspekte. Ausreichende Zugänglichkeit zu allen wartungsrelevanten Komponenten bildet dabei die Grundvoraussetzung für effiziente Servicetätigkeiten.
Die Anordnung von Mess- und Prüfpunkten an gut erreichbaren Positionen ermöglicht schnelle Diagnosen ohne aufwendige Demontagearbeiten. Klappbare Montageplatten und ausziehbare Einschübe erleichtern den Zugang zu dahinterliegenden Komponenten erheblich.
Konstruktive Maßnahmen für optimierte Wartung:
- Ausreichende Arbeitsräume vor den Schaltschränken
- Integrierte Beleuchtung für bessere Sichtbarkeit
- Werkzeughalterungen für häufig benötigte Hilfsmittel
- Austauschbare Komponenten ohne Verkabelungsänderungen
- Messanschlüsse für alle relevanten Betriebsparameter
Die Dokumentation wartungsrelevanter Informationen direkt am Schaltschrank verkürzt Servicezeiten deutlich. Schaltpläne, Parameterlisten und Wartungsintervalle sollten in wetterfesten Dokumententaschen verfügbar sein.
Vorbeugende Instandhaltung wird durch integrierte Überwachungssysteme unterstützt. Temperaturüberwachung, Verschleißindikatoren und Betriebsstundenzähler ermöglichen zustandsorientierte Wartungsstrategien, die sowohl Kosten reduzieren als auch die Anlagenverfügbarkeit erhöhen.
Die Ersatzteillogistik profitiert von standardisierten Komponenten und klaren Typenschildern. Eindeutige Artikelnummern und Herstellerbezeichnungen beschleunigen die Beschaffung und reduzieren Stillstandszeiten bei ungeplanten Reparaturen.

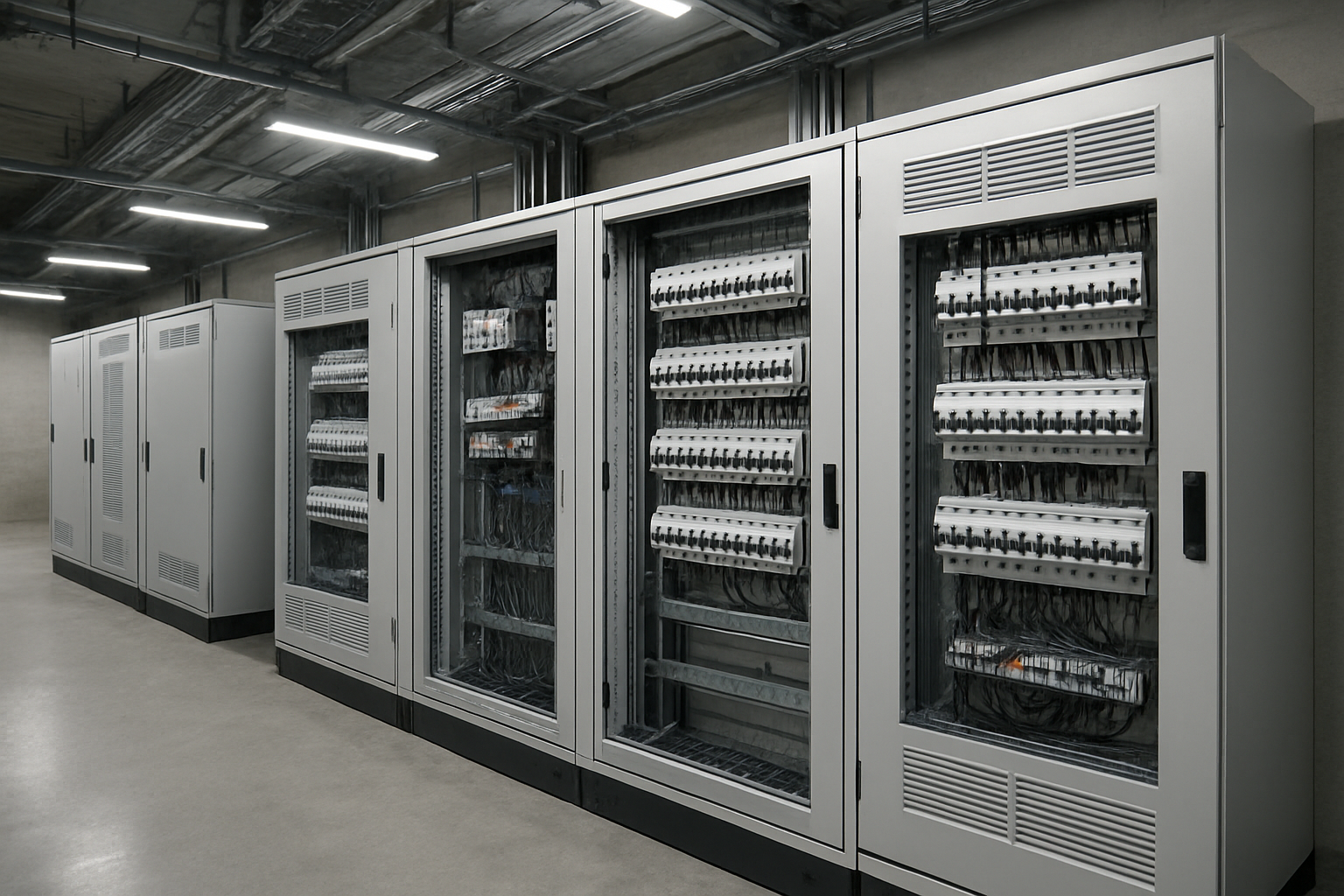

Die effiziente Verteilerplanung für Gewerbe und Industrie erfordert eine systematische Herangehensweise, die von der modernen Planungssoftware bis hin zur zukunftssicheren Auslegung alle Aspekte berücksichtigt. Thermomanagement, Belüftungskonzepte und ausreichende Erweiterungsreserven sind ebenso entscheidend wie die optimale Bauform und durchdachte Einspeisekonzepte. Nur durch die professionelle Segmentierung nach Lastgruppen und die sorgfältige Auswahl zwischen Wand- und Standverteilern lassen sich Industrieinstallationen realisieren, die sowohl sicher als auch wartungsfreundlich sind.
Mit modernen 3D-Konfigurationstools wie ENYGUIDE 4 können Elektroplaner und Installateure ihre Projekte nicht nur effizienter planen, sondern auch Fehlerquellen minimieren und die Bestellabwicklung automatisieren. Die Investition in eine durchdachte Verteilerplanung zahlt sich langfristig durch reduzierte Wartungskosten, erhöhte Betriebssicherheit und die Flexibilität für zukünftige Anlagenerweiterungen aus. Beginnen Sie noch heute mit der systematischen Planung Ihrer nächsten Energieverteilsysteme bis 5000A und profitieren Sie von den Vorteilen einer professionellen Herangehensweise.
