Blitzschäden, defekte Geräte und Brandgefahr – diese Risiken sind in jeder elektrischen Anlage präsent. Seit 2016 schreibt die DIN VDE 0100-443 Überspannungsschutz für nahezu alle Elektroinstallationen vor, doch viele Eigentümer und Betreiber sind sich ihrer Pflichten noch nicht bewusst.
Dieser Ratgeber richtet sich an Anlagenbetreiber, Gebäudeeigentümer, Elektroinstallateure und Facility Manager, die sich über die aktuellen Bestimmungen informieren wollen. Überspannungsschutz betrifft nicht nur Neubauten – auch bei Modernisierungen und Erweiterungen bestehender Anlagen greifen die Vorschriften.
Wir erklären Ihnen die rechtlichen Grundlagen der Überspannungsschutz-Pflicht und zeigen auf, in welchen Bereichen die Norm zwingend anzuwenden ist. Außerdem beleuchten wir die Verantwortlichkeiten und Pflichten der Beteiligten, damit Sie wissen, wer für was haftet. Abschließend behandeln wir die technische Klassifizierung schutzbedürftiger Geräte und erklären, warum fast alle modernen Elektrogeräte entsprechenden Schutz benötigen.
Rechtliche Grundlagen der Überspannungsschutz-Pflicht
DIN VDE 0100-443 als bindende Norm seit Oktober 2016
Seit Oktober 2016 ist die DIN VDE 0100-443 als verbindliche Norm für elektrische Anlagen in Deutschland in Kraft. Diese Norm definiert explizit die Anforderungen an den Überspannungsschutz und macht dessen Installation in bestimmten elektrischen Anlagen zur Pflicht. Die Norm stellt einen Wendepunkt in der deutschen Elektroinstallationstechnik dar, da sie erstmals konkrete und nicht verhandelbare Vorgaben für den präventiven Schutz vor Überspannungen festlegt.
Die DIN VDE 0100-443 klassifiziert verschiedene Gebäudetypen und definiert spezifische Schutzanforderungen. Dabei unterscheidet sie zwischen verschiedenen Schutzstufen und ordnet diese entsprechend der Gefährdungsanalyse zu. Besonders relevant ist hierbei die Kategorisierung von Gebäuden mit erhöhtem Gefährdungspotential, wie beispielsweise Anlagen mit informationstechnischen Einrichtungen oder medizinischen Geräten.
Energiewirtschaftsgesetz §49 als gesetzliche Verpflichtung
Das Energiewirtschaftsgesetz (EnWG) in seinem §49 bildet die übergeordnete gesetzliche Grundlage für die Überspannungsschutz-Pflicht. Dieser Paragraph verpflichtet Netzbetreiber und Anlagenbetreiber zur Einhaltung der allgemein anerkannten Regeln der Technik. Da der Überspannungsschutz durch die DIN VDE 0100-443 zu diesen allgemein anerkannten Regeln gehört, entsteht hieraus eine unmittelbare rechtliche Bindung.
Die gesetzliche Verpflichtung erstreckt sich nicht nur auf neue Anlagen, sondern kann auch bei wesentlichen Änderungen bestehender Anlagen greifen. Das EnWG schafft somit den rechtlichen Rahmen, innerhalb dessen die technischen Normen ihre Verbindlichkeit erhalten und durchgesetzt werden können.
Netznutzungsvertrag und allgemein anerkannte Regeln der Technik
Now that we have covered die normativen und gesetzlichen Grundlagen, ist der Netznutzungsvertrag als drittes wichtiges Element zu betrachten. Dieser Vertrag zwischen Netzbetreiber und Anschlussnehmer enthält in der Regel Klauseln, die zur Einhaltung der allgemein anerkannten Regeln der Technik verpflichten. Der Überspannungsschutz ist dabei explizit als Teil dieser technischen Regeln definiert.
Die allgemein anerkannten Regeln der Technik bilden das Bindeglied zwischen gesetzlichen Vorgaben und praktischer Umsetzung. Sie umfassen nicht nur die DIN VDE-Normen, sondern auch weitere technische Bestimmungen und Richtlinien. Diese Regeln sind rechtlich bindend und ihre Missachtung kann sowohl zivilrechtliche als auch strafrechtliche Konsequenzen nach sich ziehen. Der Netznutzungsvertrag macht diese Verpflichtung für jeden Anschlussnehmer transparent und durchsetzbar.
Anwendungsbereiche der Überspannungsschutz-Pflicht
Menschenleben in Sicherheits- und Medizinbereichen
Der Überspannungsschutz ist in Anlagen, die direkte Auswirkungen auf Menschenleben haben, von kritischer Bedeutung. Besonders in Sicherheitsbereichen und medizinischen Einrichtungen kann ein Ausfall der elektrischen Systeme lebensbedrohliche Konsequenzen haben. In Krankenhäusern beispielsweise sind lebenserhaltende Geräte, Überwachungsmonitore und Notfallsysteme auf eine kontinuierliche und störungsfreie Stromversorgung angewiesen. Ein durch Überspannung verursachter Ausfall könnte Patientenleben gefährden.
Sicherheitssysteme wie Brandmeldeanlagen, Notbeleuchtung oder Zutrittskontrollsysteme müssen ebenfalls jederzeit funktionsfähig bleiben. Der gesetzlich vorgeschriebene Überspannungsschutz gewährleistet, dass diese kritischen Systeme auch bei Blitzeinschlägen oder anderen Überspannungsereignissen ihre lebensrettende Funktion erfüllen können.
Öffentliche Einrichtungen und Kulturbesitz
Öffentliche Einrichtungen bilden das Rückgrat der gesellschaftlichen Infrastruktur und erfordern daher besonderen Schutz vor Überspannungen. Ein Ausfall der Infrastruktur in Verwaltungsgebäuden, Behörden oder öffentlichen Versorgungseinrichtungen kann weitreichende gesellschaftliche und wirtschaftliche Folgen haben.
Kultureinrichtungen wie Museen, Bibliotheken oder Archive beherbergen unersetzliche Kulturgüter und historische Dokumente. Hier geht es nicht nur um den Schutz der elektrischen Anlagen, sondern auch um die Bewahrung unseres kulturellen Erbes. Moderne Klimaanlagen, Sicherheitssysteme und digitale Archivierungssysteme sind auf einen zuverlässigen Überspannungsschutz angewiesen, um die optimalen Lagerbedingungen für wertvolle Exponate aufrechtzuerhalten.
Gewerbe- und Industrieanlagen
In gewerblichen und industriellen Bereichen ist der Überspannungsschutz ein entscheidender Wirtschaftsfaktor. Hotels sind auf ihre komplexe Gebäudetechnik angewiesen, von der Aufzugsteuerung bis hin zu den elektronischen Schließsystemen. Ein überspannungsbedingter Ausfall kann nicht nur zu erheblichen Reparaturkosten führen, sondern auch den laufenden Geschäftsbetrieb beeinträchtigen.
Banken und Finanzinstitute verarbeiten täglich Millionen von Transaktionen über ihre IT-Systeme. Produktionsstätten in der Industrie setzen auf hochsensible Steuerungsanlagen und automatisierte Fertigungssysteme. Selbst in landwirtschaftlichen Betrieben sind moderne Melkanlagen, Fütterungssysteme und Klimasteuerungen auf zuverlässigen Überspannungsschutz angewiesen, um Betriebsunterbrechungen und wirtschaftliche Verluste zu vermeiden.
Versammlungsstätten und Bildungseinrichtungen
Orte mit Ansammlungen von Personen erfordern besonderen Schutz, da hier im Notfall eine große Anzahl von Menschen betroffen sein könnte. Kinos, Stadthallen und Messezentren sind auf ihre Sicherheitstechnik, Lüftungsanlagen und Notbeleuchtung angewiesen. Ein Ausfall dieser Systeme könnte in Paniksituationen zu gefährlichen Szenarien führen.
Bildungseinrichtungen wie Schulen und Kindergärten haben eine besondere Schutzpflicht für die ihnen anvertrauten Kinder und Jugendlichen. Moderne Schulen verfügen über umfangreiche IT-Ausstattung, interaktive Whiteboards und digitale Lernmittel. Flughäfen als hochfrequentierte Verkehrsknotenpunkte sind auf ihre komplexen Sicherheits- und Navigationsanlagen angewiesen, deren Ausfall schwerwiegende Folgen für die Flugsicherheit haben könnte.
Wohn- und Bürogebäude mit sensiblen Elektrogeräten
Die Überspannungsschutz-Pflicht erstreckt sich auch auf Wohn- und Bürogebäude, sobald dort Betriebsmittel der Überspannungskategorie I oder II angeschlossen sind. Diese Kategorien umfassen besonders sensible Elektroendgeräte mit Steckeranschluss, die aufgrund ihrer empfindlichen Elektronik anfällig für Überspannungsschäden sind.
In modernen Wohnungen und Büros finden sich zahlreiche solcher Geräte: Computer, Server, Telekommunikationsanlagen, Smart-Home-Systeme und hochwertige Haushaltsgeräte mit Mikroelektronik. Diese Geräte repräsentieren nicht nur einen erheblichen Sachwert, sondern sind oft auch geschäftskritisch oder für den täglichen Lebenskomfort unverzichtbar. Der vorgeschriebene Überspannungsschutz schützt sowohl die Investition als auch die Funktionsfähigkeit dieser technischen Ausstattung.
Verantwortlichkeiten und Pflichten der Beteiligten
Verpflichtungen für Elektroinstallateure und Schaltanlagenbauer
Elektroinstallateure, Schaltanlagenbauer und Errichter von Niederspannungsschaltanlagen tragen eine zentrale rechtliche Verantwortung bei der Umsetzung des Überspannungsschutzes. Gemäß DIN VDE 0100-443 Absatz 4 sind diese Fachkräfte explizit zum Einbau von Überspannungsschutz verpflichtet. Diese Verpflichtung ist nicht optional, sondern stellt eine bindende normative Anforderung dar, die bei jeder Elektroinstallation zu beachten ist.
Die Fachunternehmen müssen sicherstellen, dass alle neu errichteten oder erweiterten elektrischen Anlagen mit angemessenem Überspannungsschutz ausgestattet werden. Dies betrifft sowohl Wohngebäude als auch gewerbliche und industrielle Anlagen. Die Nichteinhaltung dieser Verpflichtung kann zu erheblichen rechtlichen Konsequenzen führen, da die betreffenden Normen als anerkannte Regeln der Technik gelten.
Rechtliche Verantwortung der Anlagenbetreiber und Eigentümer
Anlagenbetreiber und Eigentümer von Stromanschlüssen stehen ebenfalls in der rechtlichen Pflicht zur Einhaltung der Überspannungsschutz-Bestimmungen. Diese Verpflichtung ergibt sich über den Netznutzungsvertrag in Verbindung mit § 49 Energiewirtschaftsgesetz, wodurch sie zur Einhaltung der VDE-Normen verpflichtet sind.
Diese rechtliche Konstruktion bedeutet, dass Eigentümer und Betreiber nicht nur passive Nutznießer der elektrischen Infrastruktur sind, sondern aktive Verantwortung für die ordnungsgemäße Ausstattung ihrer Anlagen tragen. Sie müssen sicherstellen, dass ihre elektrischen Installationen den geltenden Normen entsprechen und ordnungsgemäß mit Überspannungsschutz ausgestattet sind.
Informationspflicht gegenüber Endkunden
Elektroinstallateure haben eine umfassende Informationspflicht gegenüber ihren Endkunden bezüglich der Notwendigkeit des Überspannungsschutzes. Diese Pflicht umfasst mehrere wichtige Aspekte, die zur ordnungsgemäßen Kundenberatung gehören.
Zunächst müssen Elektroinstallateure Endkunden aktiv über die Notwendigkeit des Überspannungsschutzes informieren und diesen bereits in ihren Angeboten vorsehen. Dies stellt sicher, dass Kunden von Anfang an über diese wichtige Schutzmaßnahme informiert sind und entsprechende Budgetplanungen vornehmen können.
Sollten Endkunden den vorgeschlagenen Überspannungsschutz ablehnen, sind Elektroinstallateure verpflichtet, explizit auf die damit verbundenen Risiken hinzuweisen. Diese Risikoaufklärung muss folgende Aspekte umfassen:
- Gerätezerstörung: Potenzielle Schäden an elektrischen Geräten und Anlagen
- Brandschaden: Erhöhtes Brandrisiko durch Überspannungsereignisse
- Personenschaden: Mögliche Gefährdung von Personen
- Nichteinhaltung der anerkannten Regeln der Technik (aRT): Rechtliche Konsequenzen bei Normverstößen
Diese umfassende Informationspflicht dient dem Schutz aller Beteiligten und stellt sicher, dass Entscheidungen auf einer fundierten Grundlage getroffen werden.

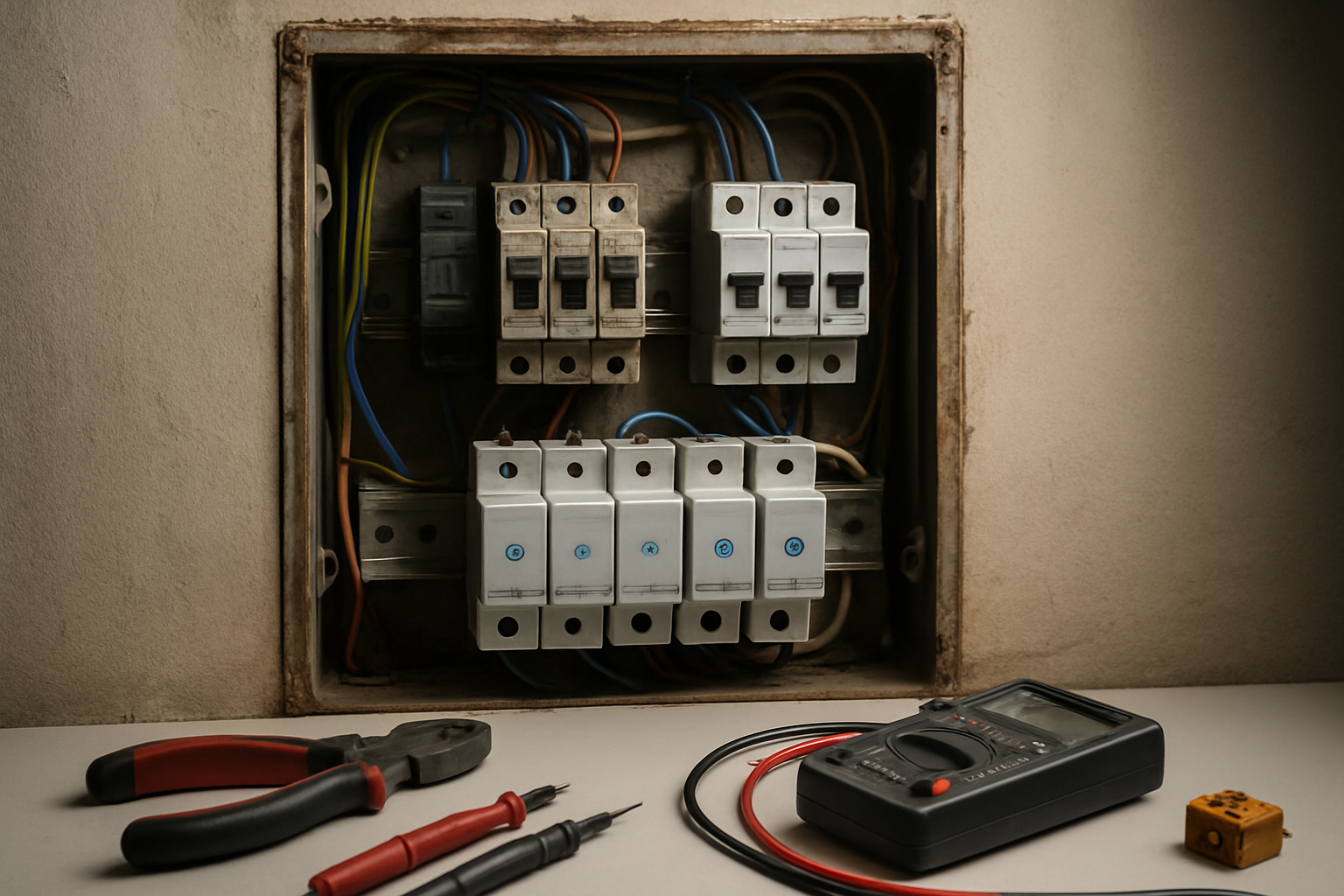

Überspannungsschutz im Bestand und bei Modernisierungen
Nachrüstpflicht bei Anlagenveränderungen
Eine Nachrüstpflicht besteht, wenn eine Elektroanlage verändert wird, da dies als Neuerrichtung gilt und somit die aktuellen Normen und Vorschriften greifen. Diese rechtliche Bestimmung hat weitreichende Konsequenzen für Betreiber und Planer elektrischer Anlagen. Jede Veränderung an bestehenden Elektroinstallationen löst automatisch die Anwendung der zum Zeitpunkt der Änderung gültigen technischen Regeln aus.
Der Gesetzgeber hat diese Regelung bewusst eingeführt, um das Sicherheitsniveau kontinuierlich zu verbessern und moderne Schutzstandards schrittweise in die Bestandsanlagen zu integrieren. Dabei spielt es keine Rolle, ob es sich um kleine Erweiterungen oder umfassende Umbauten handelt – bereits geringfügige Eingriffe können die Nachrüstpflicht für Überspannungsschutz auslösen.
Bestandsschutz für unveränderte Altanlagen
Elektrische Anlagen, die vor der Einführung der Überspannungsschutz-Pflicht errichtet wurden und unverändert bleiben, genießen grundsätzlich Bestandsschutz. Diese Regelung schützt Eigentümer vor unverhältnismäßigen Nachrüstkosten, solange keine baulichen oder technischen Veränderungen an der Anlage vorgenommen werden.
Der Bestandsschutz gilt jedoch nur solange, wie die Anlage in ihrem ursprünglichen Zustand verbleibt. Bereits kleine Modifikationen oder Erweiterungen können dazu führen, dass der gesamte Schutzstatus verloren geht und aktuelle Normen anzuwenden sind. Betreiber müssen daher sorgfältig abwägen, ob geplante Änderungen den Bestandsschutz gefährden könnten.
Aktuelle Normen bei jeder Erweiterung oder Sanierung
Bei jeder Erweiterung oder Sanierung elektrischer Anlagen kommen zwingend die zum Zeitpunkt der Maßnahme gültigen technischen Normen zur Anwendung. Dies bedeutet, dass auch bei kleineren Eingriffen der komplette Überspannungsschutz nach aktuellen Standards implementiert werden muss.
Planer und Ausführende müssen daher bei jedem Projekt prüfen, welche Normen zum Zeitpunkt der Durchführung gelten. Besondere Aufmerksamkeit erfordert dabei die Integration des Überspannungsschutzes in bestehende Anlagenstrukturen, da hier oft komplexe technische Herausforderungen entstehen. Die normgerechte Umsetzung erfordert nicht nur die Installation entsprechender Schutzgeräte, sondern auch die Anpassung der gesamten Schutzkonzeption an die aktuellen Anforderungen.

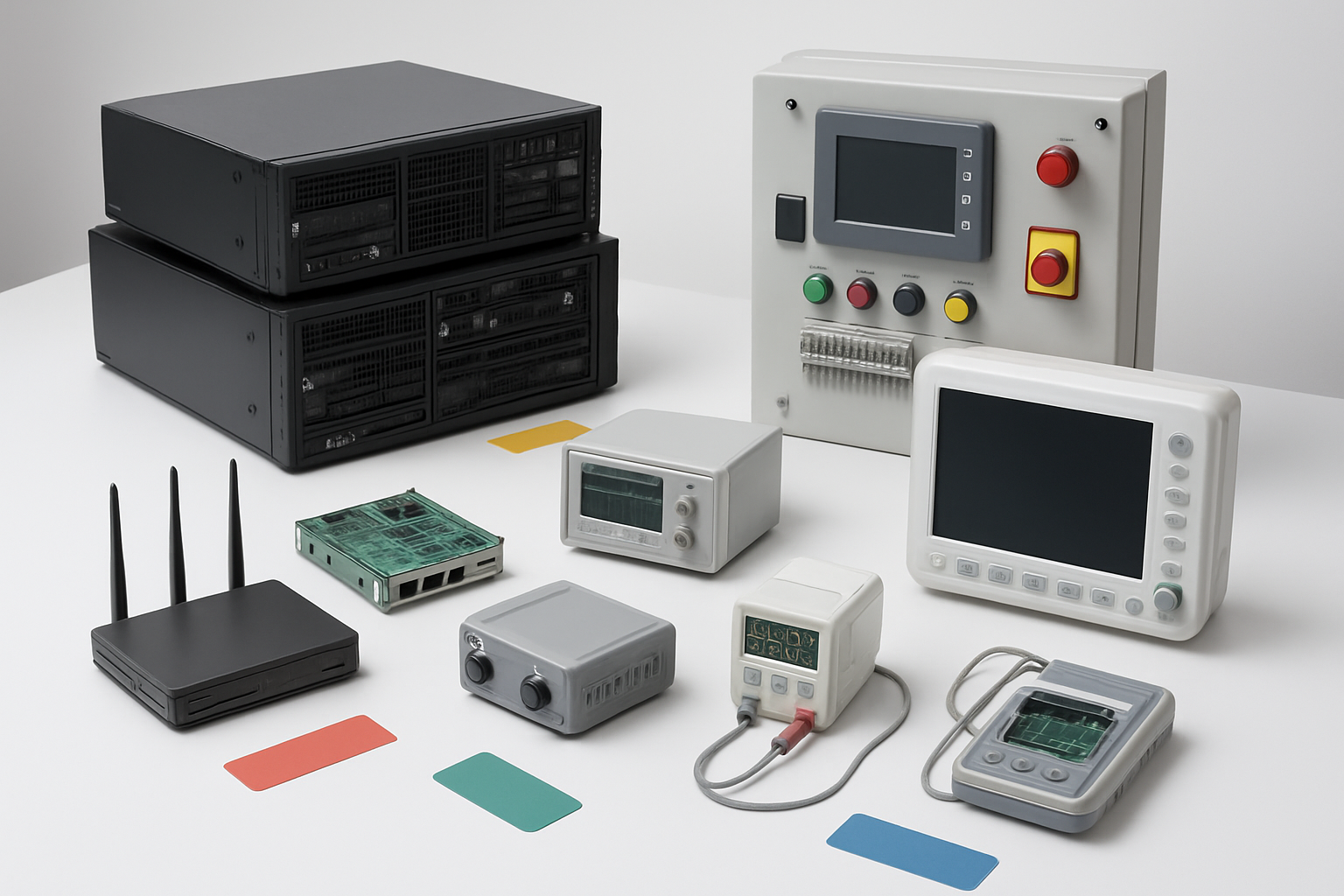

Technische Klassifizierung schutzbedürftiger Geräte
Überspannungskategorie I – Geräte mit externem Netzteil
Geräte der Überspannungskategorie I zeichnen sich durch ihre besondere Schutzanforderung aus, da sie über externe Netzteile mit der Stromversorgung verbunden sind. Diese Geräte arbeiten typischerweise mit niedrigen Gleichspannungen und sind daher besonders empfindlich gegenüber Überspannungsereignissen. Das externe Netzteil fungiert dabei als erste Schutzbarriere, bietet jedoch nicht immer ausreichenden Schutz vor hochenergetischen Überspannungen.
Die technische Charakteristik dieser Gerätekategorie liegt in der galvanischen Trennung zwischen Netzspannung und Endgerät. Dennoch können Überspannungen über die Netzversorgung bis zum externen Netzteil gelangen und von dort aus sowohl das Netzteil selbst als auch das nachgeschaltete Gerät beschädigen. Besonders kritisch sind dabei schnelle Spannungsanstiege, die die interne Schutzschaltung des Netzteils überlasten können.
Überspannungskategorie II – Geräte mit Kaltgerätestecker
Geräte mit Kaltgerätestecker stellen eine weitere wichtige Kategorie im Kontext des Überspannungsschutzes dar. Diese Geräte sind direkt mit der Netzspannung verbunden und verfügen über interne Stromversorgungseinheiten. Die direkte Verbindung zum Stromnetz macht sie besonders anfällig für Überspannungen, die über die Netzleitung eingekoppelt werden.
Die Schutzanforderungen für diese Gerätekategorie sind entsprechend höher anzusetzen, da keine vorgeschaltete Schutzeinrichtung wie ein externes Netzteil vorhanden ist. Überspannungen können unmittelbar auf die empfindliche interne Elektronik einwirken und zu kostspieligen Ausfällen führen. Ein wirksamer Überspannungsschutz muss daher bereits an der Einspeisung der elektrischen Anlage installiert werden.
Praktische Beispiele aus Haushalt und Büro
Im Haushalts- und Bürobereich finden sich zahlreiche Beispiele für beide Gerätekategorien. Zur Kategorie I gehören Laptops, Tablets, Smartphones und andere mobile Geräte, die über externe Netzteile betrieben werden. Diese Geräte repräsentieren oft erhebliche Investitionen und enthalten wichtige persönliche oder geschäftliche Daten.
Typische Vertreter der Kategorie II sind Desktop-Computer, Drucker, Monitore, Kaffeemaschinen und andere Haushaltsgeräte mit direktem Netzanschluss. Gerade in modernen Büroumgebungen, wo eine Vielzahl elektronischer Geräte konzentriert betrieben wird, kann ein Überspannungsereignis erhebliche wirtschaftliche Schäden verursachen. Die Installation eines angemessenen Überspannungsschutzes ist daher nicht nur technisch sinnvoll, sondern auch wirtschaftlich geboten, um Ausfallzeiten und Reparaturkosten zu vermeiden.

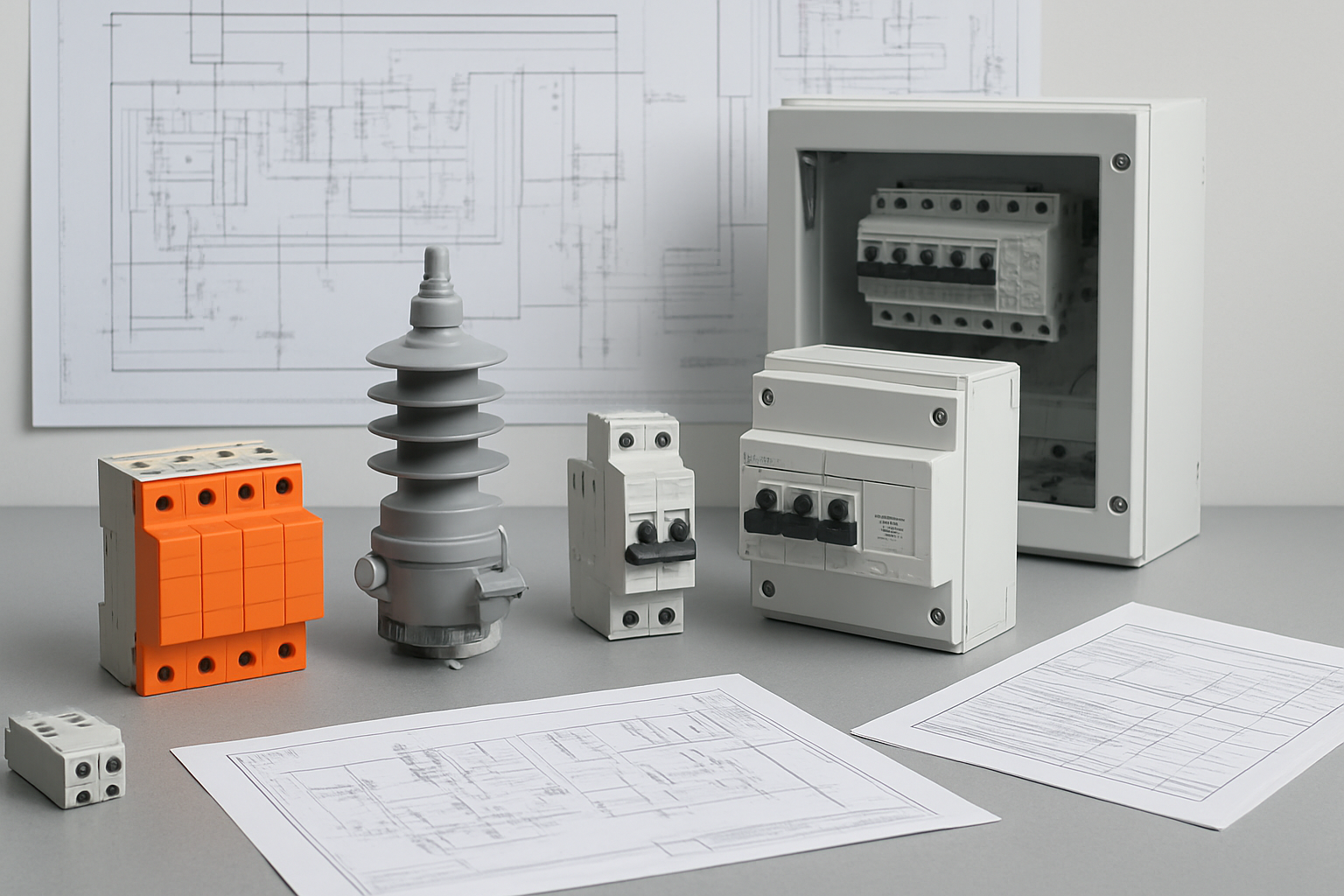

Normative Umsetzung und Schutzkonzepte
DIN VDE 0100-443 – Wann ist Überspannungsschutz erforderlich
Die DIN VDE 0100-443 definiert die grundlegenden Anforderungen für den Überspannungsschutz in elektrischen Anlagen. Diese Norm legt fest, dass Überspannungsschutzmaßnahmen in allen Niederspannungsanlagen obligatorisch sind, sofern keine Risikoanalyse durchgeführt wird, die eine Ausnahme rechtfertigt.
Die Norm unterscheidet zwischen verschiedenen Schutzebenen:
- Grobschutz (Typ 1): Schutz vor direkten Blitzeinschlägen
- Mittelschutz (Typ 2): Schutz vor indirekten Blitzeinwirkungen und Schaltüberspannungen
- Feinschutz (Typ 3): Schutz sensibler elektronischer Geräte
DIN VDE 0100-534 – Wie werden Schutzmaßnahmen installiert
Mit den Grundlagen der Schutznotwendigkeit im Fokus behandelt die DIN VDE 0100-534 die praktische Umsetzung von Überspannungsschutzmaßnahmen. Diese Norm spezifiziert die Installationsanforderungen für Überspannungsschutzgeräte (SPDs – Surge Protective Devices).
Zentrale Installationsvorschriften umfassen:
- Minimale Leitungslängen zwischen Schutzgerät und zu schützender Anlage
- Korrekte Erdungskonzepte und Potentialausgleichsmaßnahmen
- Koordination verschiedener Schutzebenen durch entsprechende Entkopplungsinduktivitäten
- Selektivitätsanforderungen zur Vermeidung ungewollter Abschaltungen
Die Norm fordert eine stufenweise Anordnung der Schutzgeräte, wobei jede Stufe spezifische Aufgaben übernimmt und optimal auf die nachgelagerten Schutzebenen abgestimmt sein muss.
Ganzheitliche Schutzlösungen für verschiedene Gebäudetypen
Nachdem die normativen Grundlagen etabliert sind, erfordern unterschiedliche Gebäudekategorien maßgeschneiderte Schutzkonzepte. Wohngebäude benötigen typischerweise eine Kombination aus Typ-2- und Typ-3-Schutzgeräten, während Industrieanlagen aufgrund ihrer Exposition oft zusätzlich Typ-1-Schutz erfordern.
Schutzkonzept für Wohngebäude:
- Hauptverteilung: Typ-2-SPD mit Uc ≥ 1,1 × Un
- Unterverteilungen: Typ-2-SPD bei längeren Kabelwegen
- Endstromkreise: Typ-3-SPD für sensitive Verbraucher
Industrielle Schutzlösungen:
- Gebäudeeinspeisungen: Typ-1-SPD bei blitzexponierten Standorten
- Maschinenverteilungen: Koordinierte Typ-2-Konfigurationen
- Steuerungsebene: Hochfrequente Typ-3-Lösungen mit niedriger Schutzspannung
Die rechtliche Verpflichtung zum Überspannungsschutz nach DIN VDE 0100-443 ist seit Oktober 2016 eindeutig geregelt und betrifft alle Elektroinstallateure sowie Anlagenbetreiber. Von Wohn- und Bürogebäuden über Gewerbe- und Industrieanlagen bis hin zu öffentlichen Einrichtungen – überall dort, wo Betriebsmittel der Überspannungskategorien I oder II angeschlossen sind, besteht eine klare Installationspflicht. Diese umfasst sowohl Neubauten als auch Modernisierungen im Bestand, da jede Veränderung an der Elektroanlage nach dem aktuellen Stand der Technik erfolgen muss.
Überspannungsschutz ist heute kein optionales Extra mehr, sondern essentieller Bestandteil einer normgerechten Elektroinstallation. Elektroinstallateure sind verpflichtet, ihre Kunden über diese Anforderungen zu informieren und entsprechende Schutzkonzepte anzubieten. Wer auf den Einbau verzichtet, muss sich im Schadensfall rechtfertigen und trägt das Risiko für Sach-, Brand- und Personenschäden. Eine fachgerechte Umsetzung der normativen Vorgaben schützt nicht nur Leben und Eigentum, sondern gewährleistet auch die rechtssichere Errichtung elektrischer Anlagen nach den allgemein anerkannten Regeln der Technik.
